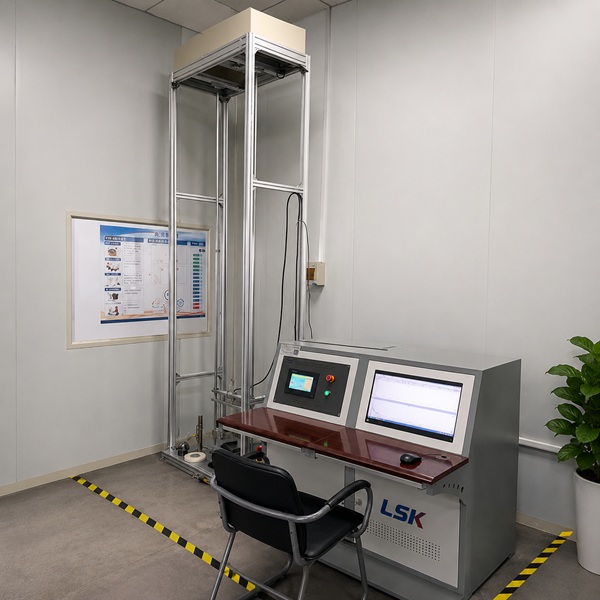

摆动部件防撞击测试仪

1、主要用途：

用于室外健身器材摆动部件的防撞击试验。

2、依据标准：

GB 19272-2024中附录F、GB/T 28711-2012中附录D

F.1原则

摆动部件撞击测试块。通过处理加速度计测量的每次撞击数据,获得加速度的峰值。 F.2试验设备

F.2.1试验装置

包括测试块(F.2.2)、加速度计(F.2.3)、链条(F.2.4),如图F.1所示。

F.2.2 测试块

为一个直径为160mm±5 mm.重 4.6 kg±0.05kg的铝球。铝球表面粗糙度小于25μm,使撞击面和加速度计之间的撞击均匀传递。

F.2.3加速度计

能测量三轴加速度。安装在测试块(F.2.2)的重心处,敏感轴与测试块运动方向误差不大于2°。

F.2.4链条

数量2根、直径6mm、长1600mm(从转轴到测试块)。

技术指标：

3.1 试验装置包括：测试块、加速度计、链条。

3.2 测试块：直径φ160mm±5mm，质量4.6kg±0.05kg，材质铝，铝球表面粗糙度小于25μm。

3.3 加速度计：三轴加速度，安装在测试块重心，敏感轴与测试块运动方向误差不大于2°。

3.4 链条：2根，直径φ6mm，长1600mm（转轴到测试块）。

3.5 可读取加速度峰值、表面压力值。

3.6采样率100KHz
