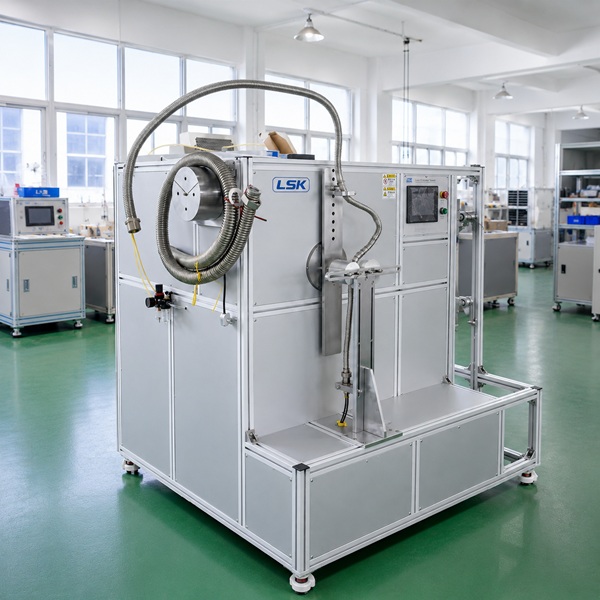

不锈钢波纹软管弯曲试验机

设备用途：

燃气软管弯曲试验机主要用于燃气用具软管及波纹管等在内部充入一定气压情况下的弯曲性、摆动弯曲和不充压情况下的静态弯曲、柔软性（悬挂法）、弯曲半径试验测试等

1.试件规格：

2.试件种类：可满足12种常规连接尺寸；

3.试件长度：0-1100mm

4.弯曲导板距离：0-800mm

5.试件工位：弯曲性工位2工位柔软性（悬挂法），1工位：室温弯曲方法A1工位

6.圆筒直径：30、40、50、60、80、100、140、 180、240、300、400

7.挂重质量：1.0kg、1.5kg

8.试件气源范围：0-0.4MPa可调

9.减速机最大扭矩:400N.m，采用步进电机+减速机结构

10.弯曲运动速度：5次/min (可调)

11.设备供电约：220V,2kW 气源：0-0.4mpa φ6气管;

12.弯曲半径试验台外形尺寸：长×宽×高=1400×450×1500mm

13、弯曲试验台外形尺寸：长×宽×高=700×550×1500mm

14.采用智能型触摸屏+PLC程序控制，便于设备的改进和维修，提高维修速度和减少维护费用；

15.满足标准：

CJ/T197—2010《燃气用具连接用不锈钢波纹软管》中7.11弯曲性试验

GB/T26002—2010《燃气输送用不锈钢波纹软管及管件》中6.1.4弯曲性试验

HG2486-93《家用煤气软管》中的4.5弯曲性能试验

GB/T5565.1-2017《橡胶及塑料软管及非增强软管柔性及挺性的测量第1部分：室温弯曲试验》中方法A 弯曲半径

GB 29993-2013《家用燃气用橡胶和塑料软管及软管组合件技术条件和评价方法》中4.6弯曲试验

GB/T41317—2022《燃气用具连接用不锈钢波纹软管》中6.5.8弯曲性试验
