设备概述：

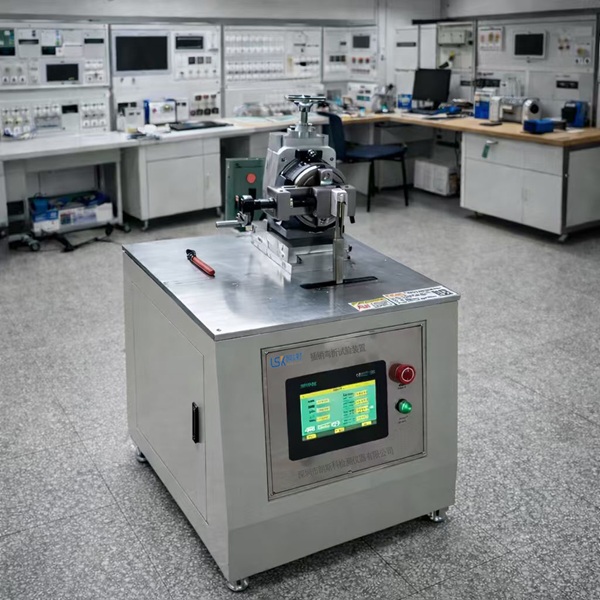

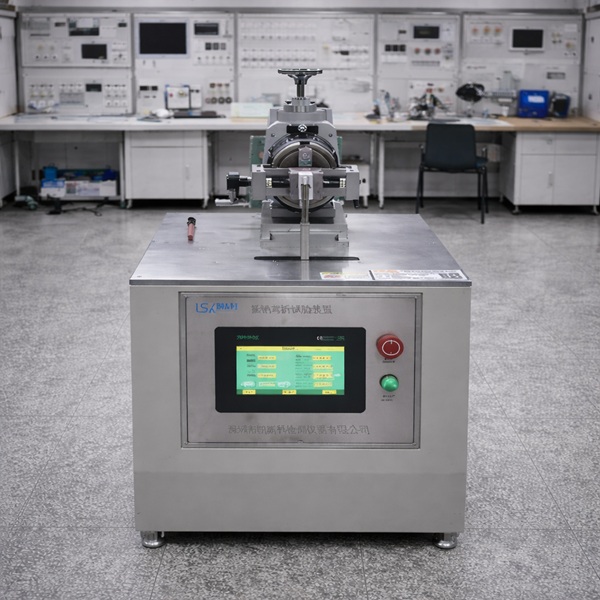

本设备为根据GB1002-2024中的5.3章节及图26要求，插脚弯折试验要求而设计制造的插销摇摆试验设备，设备采用步进电机及滚珠丝杆驱动摇摆夹头，控制系统采PLC及中英文人机界面，操作人员在人机界面上可选择试验模式及设定试验参数。

设备参数：

1.摇摆速度：0-30mm/s（可调）。

2.摇摆行程：0-100mm(可设定)。

3.摇摆方式：直线运动方式去插销顶部。

4.驱动方式：步进电机

5.控制方式：PLC+7寸触摸屏

6.试验次数：0-9999次，试验完成后自动停机。

7.电源：220V 50HZ
