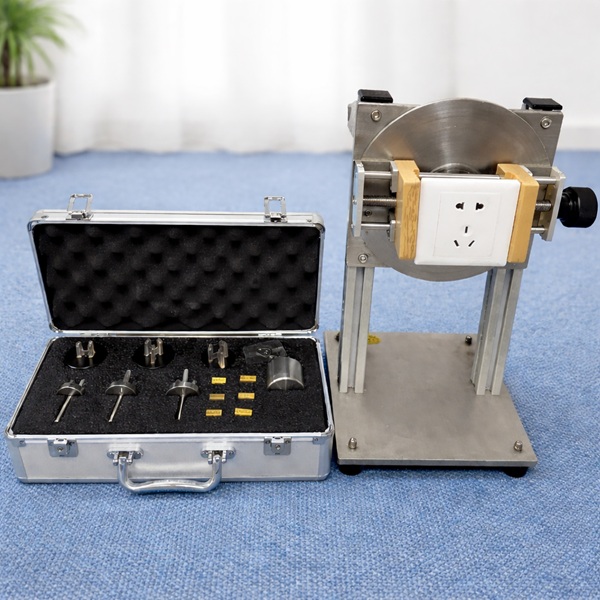

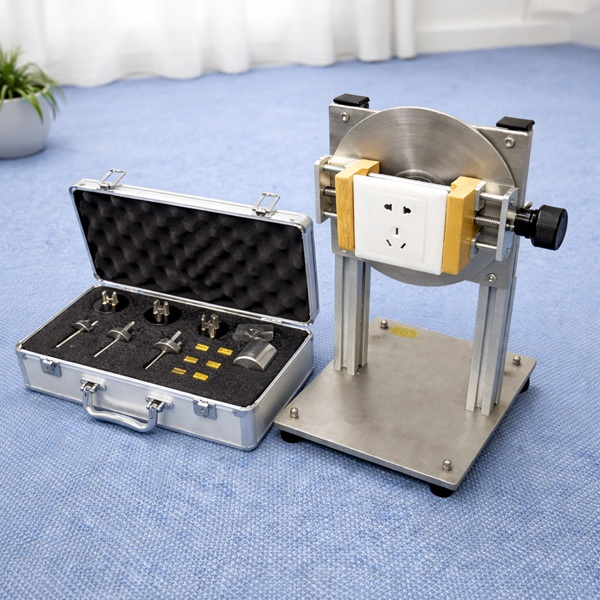

横向应力试验装置

一、符合标准及条款

GB/T2099.1-2021《家用和类似用途插头插座 第1部分：通用要求》第13.14及图13, AS/NZS 3112 figure 3.7等标准要求。

二、试样范围、用途、原理、结构及使用环境

试样及限制：额定电流不大于16A，额定电压不大于250V的插座

试验用途：适用于检验对额定电流不大于16A和电压不大于250V的插座在经受插入插座里的电器对其施加横向应力时是否会出现标准意义上的任何损坏

测试原理：按标准尺寸制作，检验插座孔的机械强度

使用环境：电源：-，工作温度5-35℃ 湿度30%-90%；

三、性能指标

工位：单工位

试验插头：GB/T2099.1-2021试验插头个

吊重砝码：5N

试验次数和方向：试验4次，每次90°旋转
