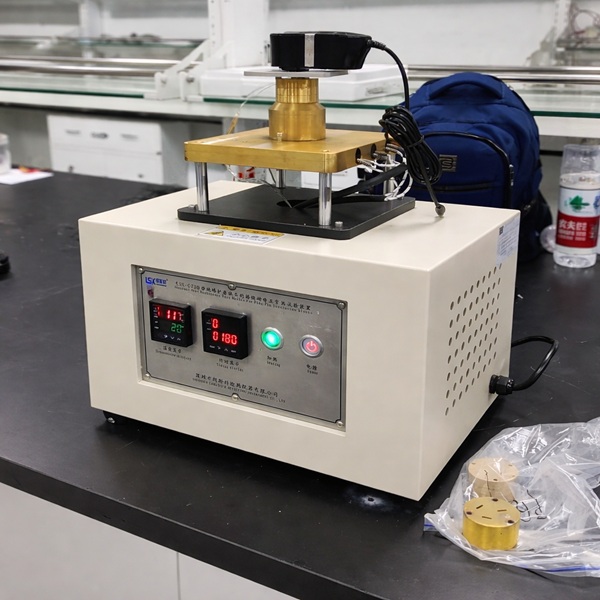

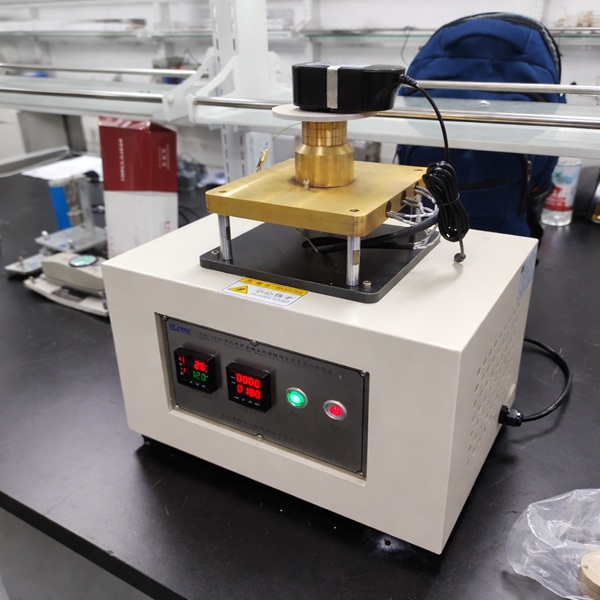

插头插销绝缘套耐非正常热试验装置

一、产品概述：

本装置符合GB/T2099-2021家用和类似用途插头插座 第28.1.2条及图40、IEC60884-1图40标准要求，适用于对插销有绝缘套的插头进行耐非正常热和耐燃测试，模拟可能受电热应力且劣化会损害插接装置安全性能的绝缘部件，不得因暴露在过热和火焰下而受到过度损坏。

二、技术参数：

1、绝缘板：厚度5mm圆形的扁平表面，直径为试品接触面直径的两倍；

2、金属件B（夹具）：长度大于20mm，黄铜，五个，可更换；

3、绝缘板与金属件B间隙：3mm ，保证插脚周围的空气对流；

4、热电偶距金属件B正面：7mm；

5、金属件B上插销插入孔：大于0.1mm；

6、配K型热电热，进口高精度数显温控表
