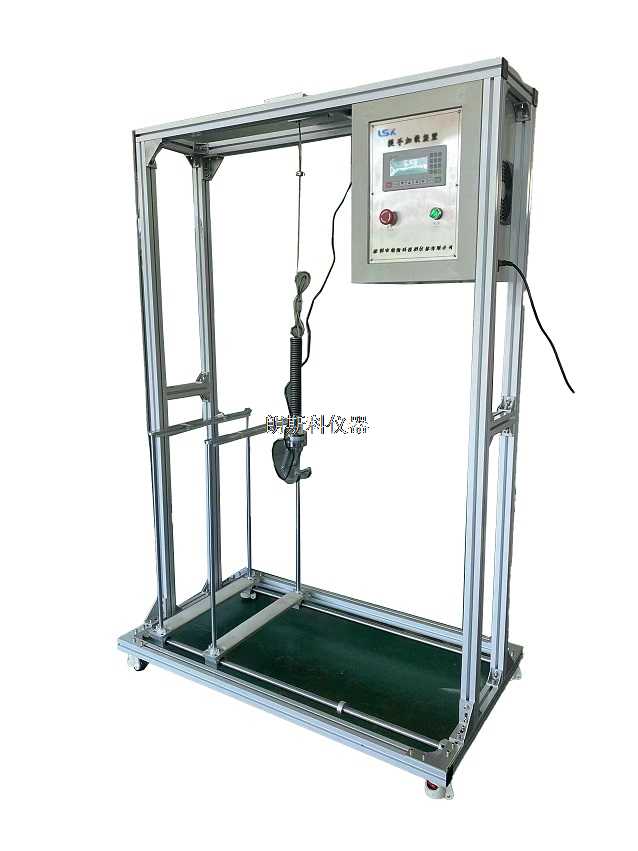

医用设备提手加载装置

*1.医疗设备的安全性和有效性直接关系着使用者的生命安全，加强对医疗设备的监督管理以保障医疗设备的安全性和有效性.

对于规范医疗设备的生产和使用行为，保障医患人身安全至关重要GB 9706.1-2020标准第9.4.4c规定医疗设备.包括其各个部

件的任何阅节孔盆及零件.应有足够的强度和刚度门。因此可携带式设备上的提手或手柄也应通过相应的加载试验。

2.技术参数

*2.1依据GB9706.1-2020第9.4.4c要求。

2.2 工作电源：AC220V  50HZ ±10%；

*2.3 加力方式：从0开始逐渐增加，5～10S达到设定值

*2.4 保持时间：1～99s可调

2.5 拉力显示值：0～1500N可调

*2.6 显示方式：数显，精度±0.5N

2.7 测试范围：单把位式与多把位式

2.8 感应方式采用传感器；

2.9 试验过程或试验结束后能显示出试样的瞬时值或最大值；

2.10行程上下限自动停机保护力值具有自动归零功能，更换夹具后无须调零。

*2.11 外力均匀施加在把手中心7CM的宽度；

3.可控式医疗设备提手加载试验装置的工作流程为:

3.1将待位侧设备故到支架的底端.用挂钩钩住提手.此时电控箱控制电机启动.提拉医疗设备的提手.在设备未与限位装置接触时

.拉力传感器读出设备的重量，然后根据该重量自动输入拉力传感器的待检测测量值，也可以手动输人一般待检测测量为待检洲设备重量的4倍;

3.2电机驱动拉力传感器提拉设备.限位装置阻挡设备的移动;口当限位装WRI档住设备运动时，电机依然摘出功率，直到拉力传感器的测量位达

到待检测测量值（10s内从零开始逐渐加大到试验值):电控箱控制电机保持输出功率.使拉力传感器的测量值保持在待检测测量值一段时间

《标准规定为Imin);

3.3电机停止输出功率.取下设备。在这个过程中.若设备的提手损坏.则标记为不合格产品;若没有损坏。则标记为合格产品。
