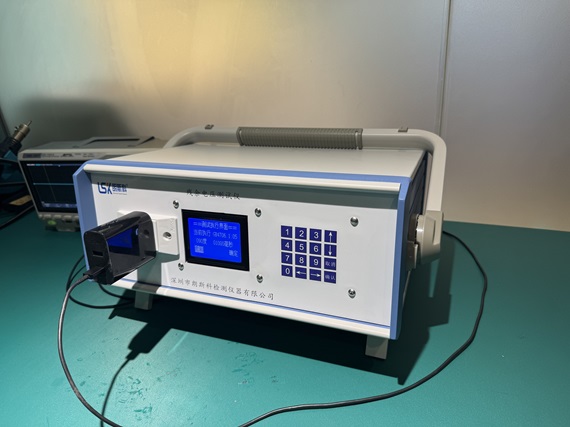

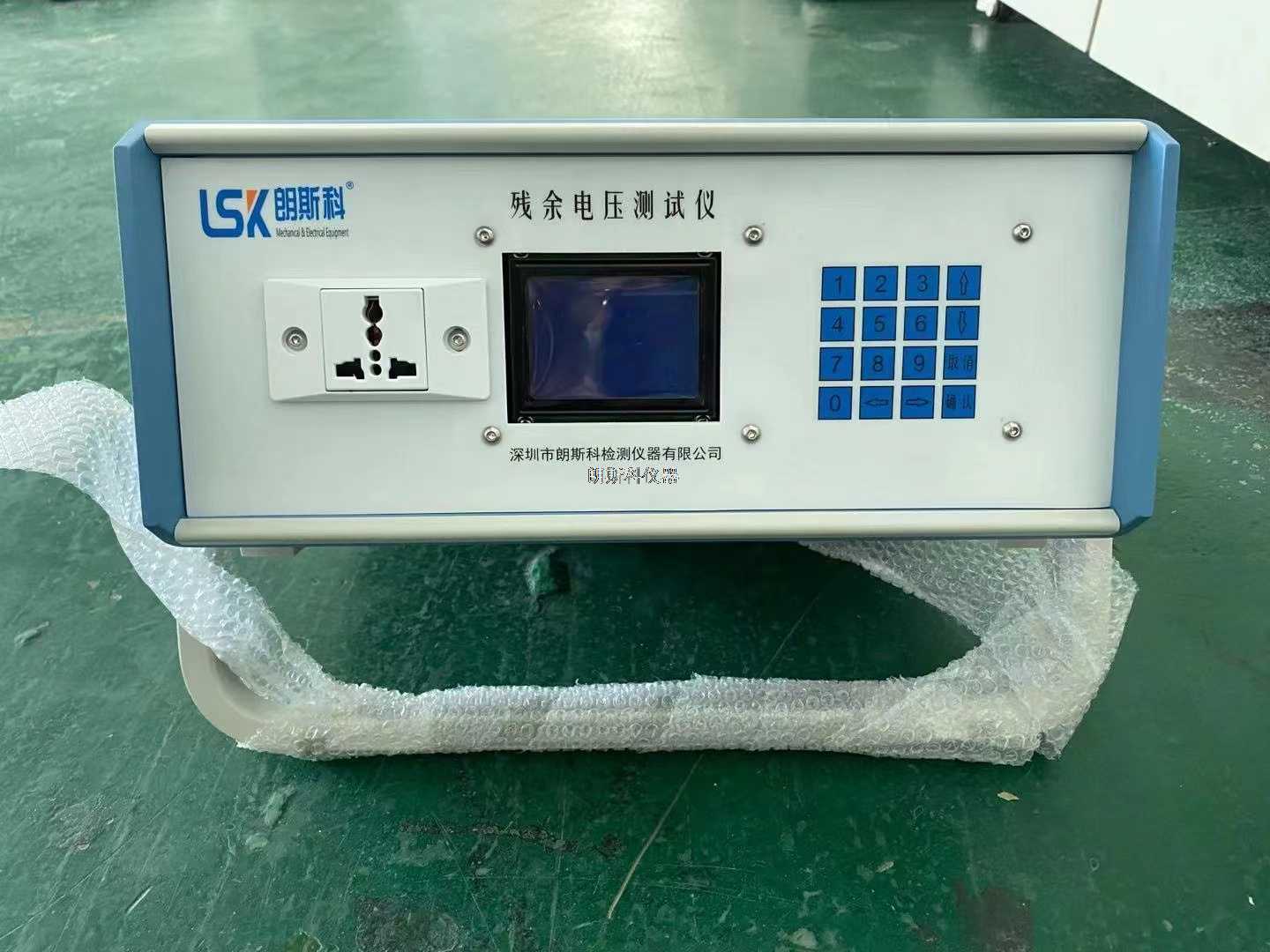

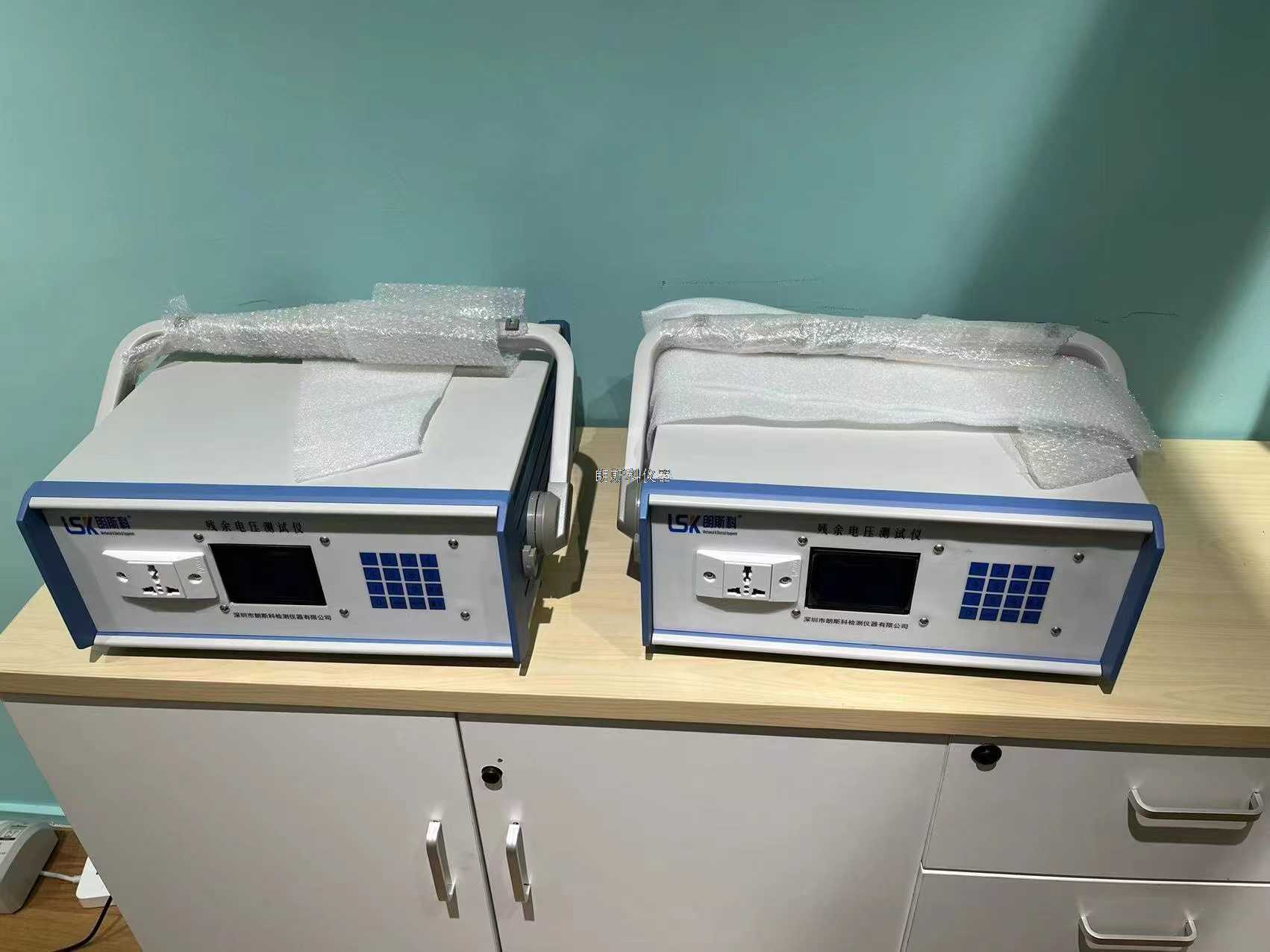

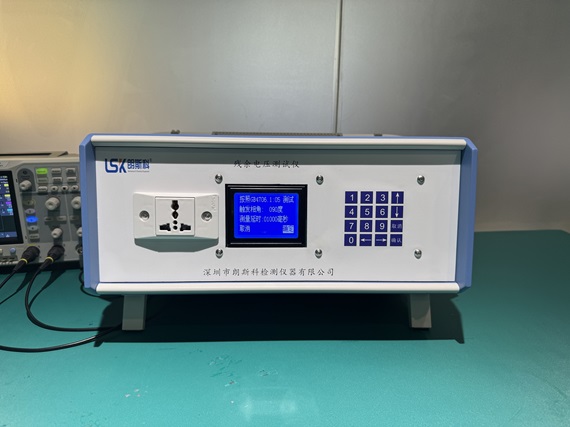

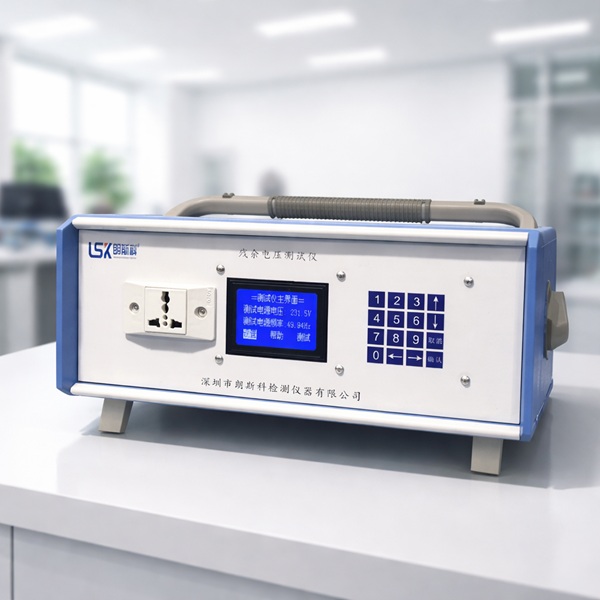

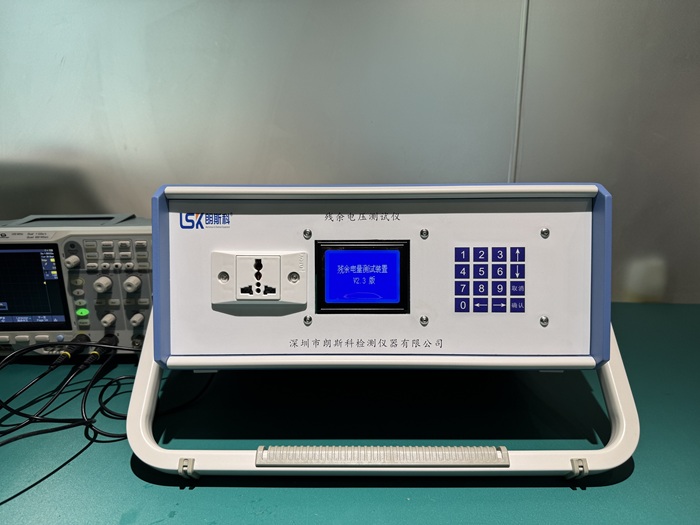

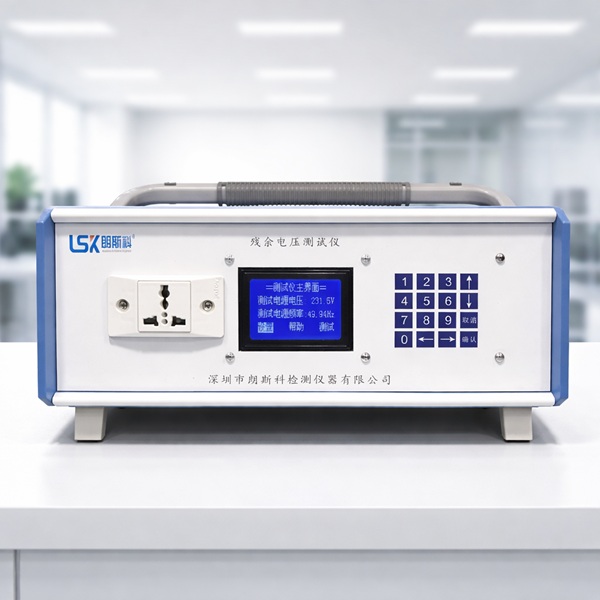

剩余电压试验仪

一 、产品概述：剩余电压测试仪（残余电压测试仪）是根据标准GB9706.1-2020《医用电气设备部分：安全通用要求》、

GB4706.1-2005《家用和类似用途电器的安全部分：安全要求》规定：“用插头与

供电网连接的设备，必须设计成在拔断插头之后1s时，各电源插脚之间以及每一电

源插脚与设备外壳之间的电压。”设计。本仪器有足够高的测试阻抗采用模拟拔断

插头的方法使设备与电网电压在峰值状态断开，用于医疗器械、家用电器等电气设备剩余电压测试。二、主要技术参数：1﹑输出电压: AC 0～242V；2、测试电压: 10～150V；3、测试时间: 1秒；4、测试阻抗：1000 MΩ；5、测试报警范围: 60/34V；6、输出功率：2000W（2000W及3000W可按客户需求定制）；7﹑测试判别:声光报警,同时切断电压；8﹑用于GB9706.1—2020《医用电气设备部分：安全通用要求》、GB4706.1-2005

《家用和类似用途电器的安全部分：安全要求》规定的设备电源插头间和插头与外壳

间的剩余电压测试及设备其他部位的剩余电压测试。三、剩余电压试验仪 性能特点：⑴设备电源电压为峰值时断电测试，保证了测试数据的准确性和一致性；⑵测试阻抗≥1000MΩ,满足L-E极间和可触及电容器剩余电压和能量测试的阻抗要求；⑶多形式的测试功能。A．各电源插脚之间剩余电压；B.每一电源插脚与设备外壳之间的剩余电压；C.设备外部可触及电容器剩余电压和能量测试；⑷手动/自动转换测试。即可以手动进行极间的分相测试，每2极间测试10次；也可以进行自动测试，

完成三极间相互组合的测试，每种组合分别测试10次；⑸自动保持限大测试电压值，测试剩余电压超过60/34V自动报警。
