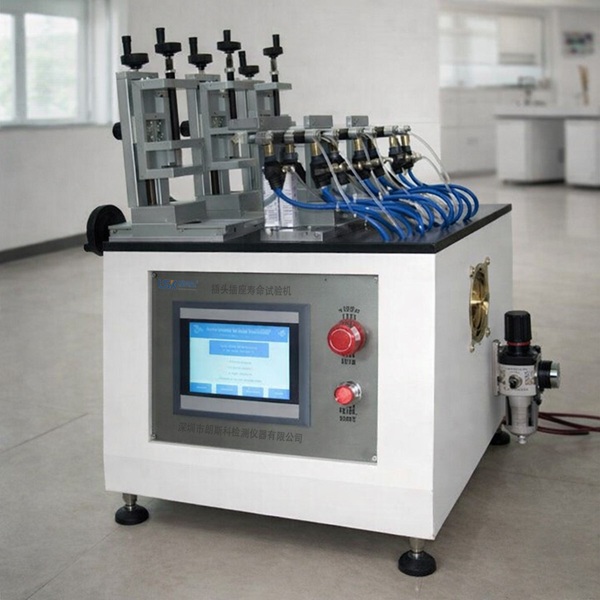

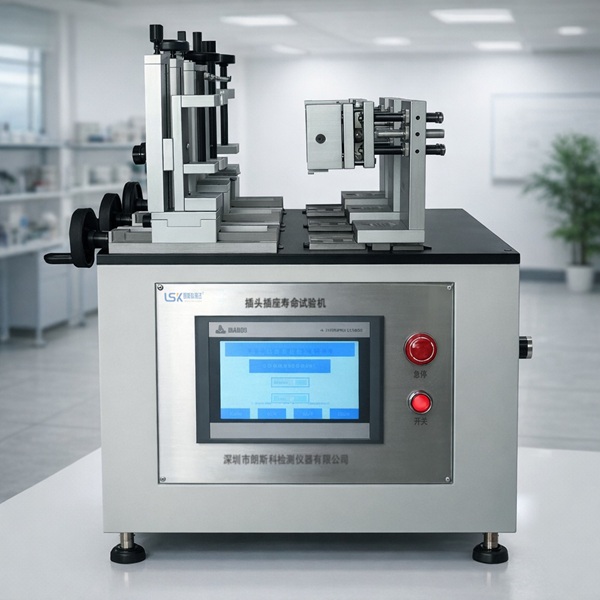

插头插座寿命试验机概述：

    1.依据GB2099-96、GB16915-97、和IEC884-1的相应条款而设计，用于检测家用和类似用途的插头插座产品的机械寿命试验。

    2.本试验机与电源负载柜连接，可对插头插座进行电寿命、正常操作及分断容量等试验。

    3.可按客户要求增加部分夹具，对墙壁开关、跷板开关、拉线开关、拨板开关、倒板开关和自弹式按钮进行检测。

    4.可跟DMS-FZ02负载配套使用。

插头插座寿命试验机技术特性：

    1.插头插座寿命试验机控制系统：

  采用进口西门子 7 寸彩色触摸屏实现人机对话，控制器采用 PLC 可编程序控制器实现输入 输出逻辑控制， PLC 控制器的内存具有 100 组常规试验数据存储的容量，U 盘能够通过触摸屏的 USB2.0 高速接口实现试验数据的存储。控制器的试验数据具有正常断电和意外断数据保持功能，再次上电后能够继续之前未结束的试验。

接触器：采用进口施耐德高性能负载接触器

继电器：采用进口施耐德电弧屏障装备高绝缘强度中间继电器

按钮开关：采用进口ZB2BWM 系列防意外触发按钮开关

    2.插头插座寿命试验机动力系统：采用原装进口西门子伺服马达，减速箱采用原装进口涡轮蜗杆减速箱

    3.试验工位：二工位。·每工位配有一个直行滚轮推杆（适用于墙壁开关、翘板开关），一个直行拔夹杆（适用于拔板开关、倒板开关等）和一个带缓冲器的直推杆（适用于自弹式或自锁按钮、拉线开关等）。插头插座寿命试验机不含寿命试验用的插头插座试验件。

    4.运行模式：操动行程 0.1～100mm 任意设定，分辨率 0.1mm，操动速度 0.1～800mm/s 任意设定，分辨率0.1mm/s，最大推拉力≥500N；

    5.测试行程：试验插头和试验插座间距≥50mm，行程连续可调；

    6.通电时间：0.1～99.9 任意设定，其中插头插座模式具有连续通电和隔次通电功能选择功能；

    7.试验速率：1～30 次/分钟任意设定

    8.总计数器：1～999999 任意设置，计数到达设定值时能自动停机；

    9.分计数器：1～999999 连续计数，具有数据断电保持功能；

    10.报警检测：遵守“该通必通、该断必断”原则，当检测到产品出现不良时有声光报警，并有文字提示相应 试验工位

    11.负载接口：预留负载接口，可方便连接 1 台或 2 台合适的外置各种类型的负载【如钨丝灯负载、荧光灯负 载、马达负载、电动机负载、容性负载、感性负载、阻性负载等】

    12.工作电源：AC220V、50Hz、5A；

    13.外形尺寸：W640mm×D350mm×H330mm；

    14.工作条件：环境温度为 0～40℃、相对湿度≤85%RH；

插头插座寿命试验机其他说明：

1．试验机用于检验插头与插座之间在经过一定次数的分断容量及正常操作后的损坏程度，考核插头与插座的机械和电气寿命；

2．每个工位均能独立测试计数，若一个工位上试品出现故障，则该工位自动停止并保留计数值，且不影响其他工位继续测试；

3．试品工作行程及施加到试品上的压力应能根据不同要求可调；

4．夹具应能调节，实现准确对位，避免吃单边问题，保证试验正常进行；

5．设备要有良好的接地系统，电气防护措施可靠。
