国标GB/T31467.3-2015安全性要求与测试方法技术要求随着电动汽车的普及，不仅其应用范围和数量不断扩大，单只电池的能量也越来越高。而不断爆出的锂电池安全事故，也使得人们越来越关注锂电池的安全性。针对电动汽车用电池安全性，以前一直依据QC743和QC744这两个行业标准，但这些标准要求并不是国标，故由全国汽车标准化技术委员会组织起草，于2015年5月15日发布并强制执行。

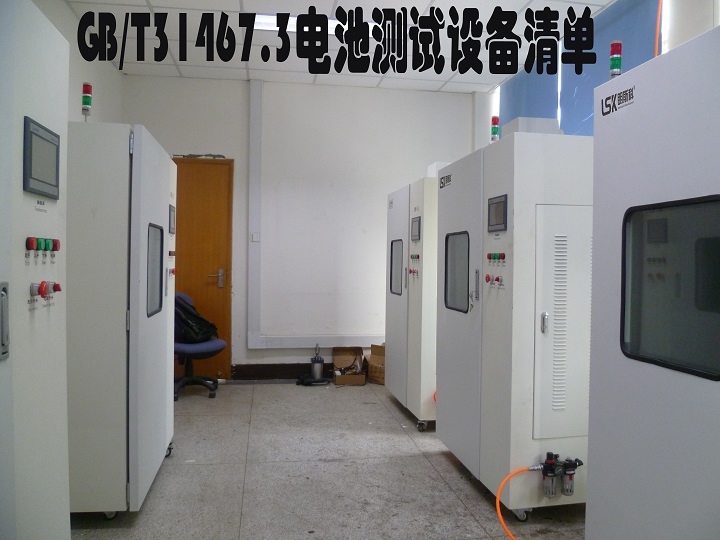

设备清单： 详细设备参数请来电索取13902970608

                       电池包翻转试验机

                       电池包挤压针刺一体机

                       电池外部火烧试验台

                       电池包跌落试验装置

                       电池短路试验机

                       防爆高低温箱

                       电池高温老化试验房

                       步入式复合盐雾试验箱

                       高海拔低气压试验箱

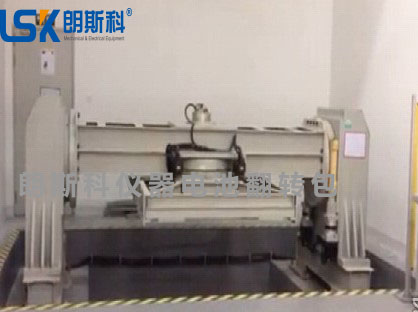

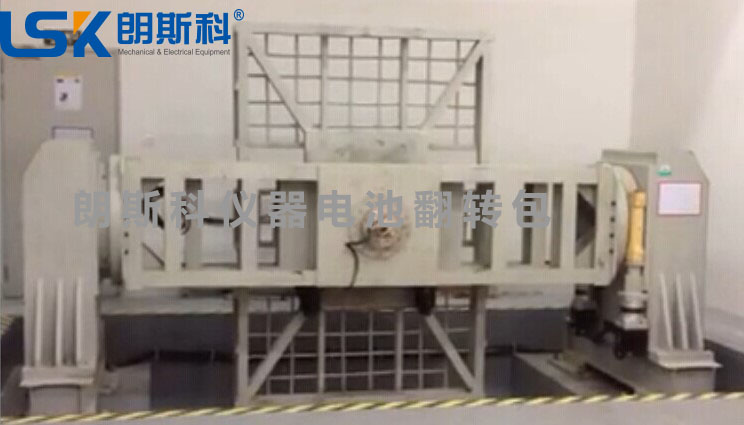

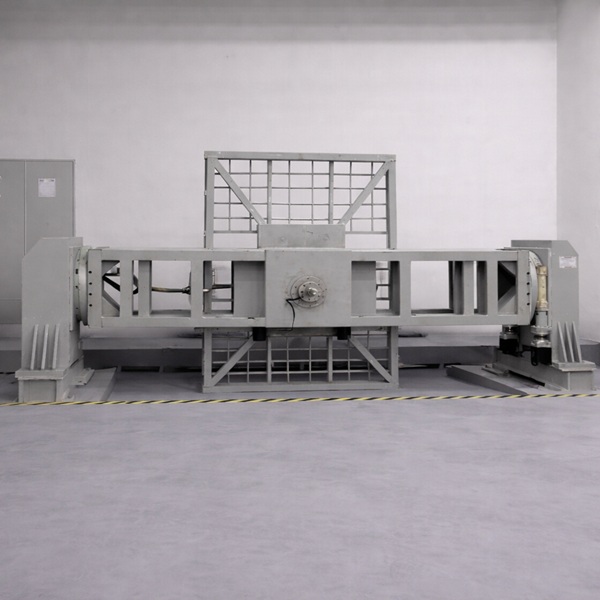

一、电池包翻转试验机

一、概述：

符合新的GB/T31476.3-2015《电动汽车用锂离子动力蓄电池包和系统 第3部分： 安全性要求与测试要求》标准。电池包翻转试验机是模拟电池包或系统安装在移动设备上（汽车）使用过程中出现高角度上坡、下坡、侧翻、翻转等特殊使用情况下，观察电池包或系统可能会出现的各种状况。在试验室中模拟电池包或系统各种实际使用状况，发现问题、解决问题，优化产品设计、提高产品质量。属动力电池包或系统安全试验专用检测设备。是电池包生产企业、电动汽车生产厂家、科研检测机构必备产品。台架应设计美观，安全实用，以方便各种型号蓄电池包或系统的安装固定。

二、主要技术参数：

1）翻转台面尺寸：约3000mm(长)×2500mm(宽)以实际尺寸为准；

2）样品承重：≥500kg 不含夹具（可定制）；

3）X轴、Y轴换位：X轴翻转完成后，直接可将翻转台旋转90°进行Y轴翻转试验而无需调整电池包固定方向；

4）翻转平台转速：翻转台转动速度1°/s至12°/s任意可调；分辨率0.3°/s； 默认控制转速为6°/s可用软件设定；

1. 转动角度：0~360度；

2. 转动时间：0-99999秒；

   7）转动次数：0-9999次；

   8）设备尺寸：约长4800*宽3000*高1500mm；（不含地坑深度，不含上层平台90°方向尺寸）

9）翻转平台中心离地距离：约2.2m （以实际尺寸为准）；

10）转速分辨率：0.1°/s（优于标准）；

11）角度分辨率：≤0.1°（优于标准）；

12）控制精度：翻转速度精度控制在0.5°/s以内；翻转角度精度控制在0.5°以内；时间准确度不低于±0.1%

13）运行方式：程序方式、定值方式；

14）样品尺寸：尺寸为2m × 1.4 m X 0.5 m是客户试样的最大尺寸；

15）额定功率： 约5 KW

16）监控系统：可人工转动式品牌摄像机；

17）程序控制参数：程序可设置翻转速度、翻转时间、翻转角度、翻转周数等；程序模式下可编辑翻转速度、翻转时间、翻转角度、翻转周数、以及中间搁置时间；

18）时间控制：翻转台可任意角度停止并保持，保持时间任意可调；

19）控制计算机：研祥工控机，保持该工控机与翻转试验台的一定距离；显示器：20寸或以上；

20）记录功能：（转速、转角、时间、周期数）：采用频率最高10Hz，可记录24个月内的检测及设定试验曲线、数据，操作记录，报警记录，可以详细浏览每一时间段的试验曲线，操作记录及报警记录；可打印历史试验曲线和生成数据报表（access及excel格式）。

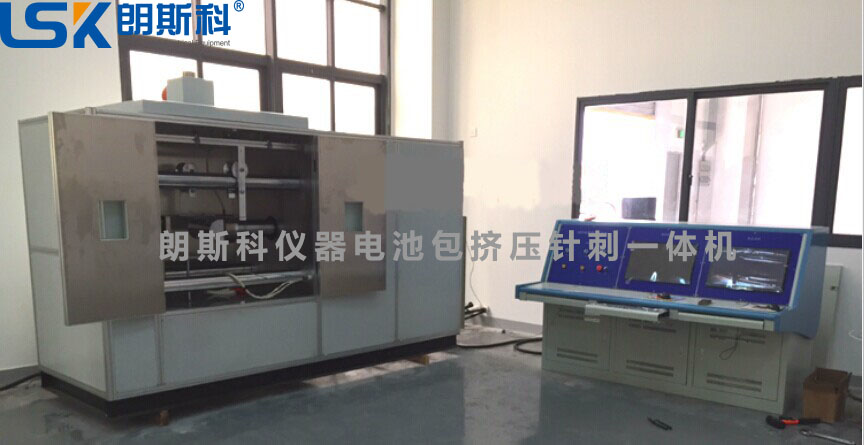

二、电池包挤压针刺一体机

1、主要用途及功能

1.1用于电动汽车动力电池挤压及针刺性能测试，该测试实验台执行标准：

1）GB/T 31467.3-2015《电动汽车用锂离子动力蓄电池包和系统 第3部分：安全性要求与测试方法》

2）GB/T 31485-2015《电动汽车用动力蓄电池安全要求及试验方法》

2、货物配置及技术参数

三、电池外部火烧试验台

1、主要用途及功能

1.1用于电动汽车动力电池翻转性能测试，该测试实验台执行标准：

1）QC/T 741-2014    《电动汽车用锂离子蓄电池》

2）GB/T 31467.3-2015 《电动汽车用锂离子动力蓄电池包和系统第3部分：安全性要求与测试方法》

2、货物配置及技术参数

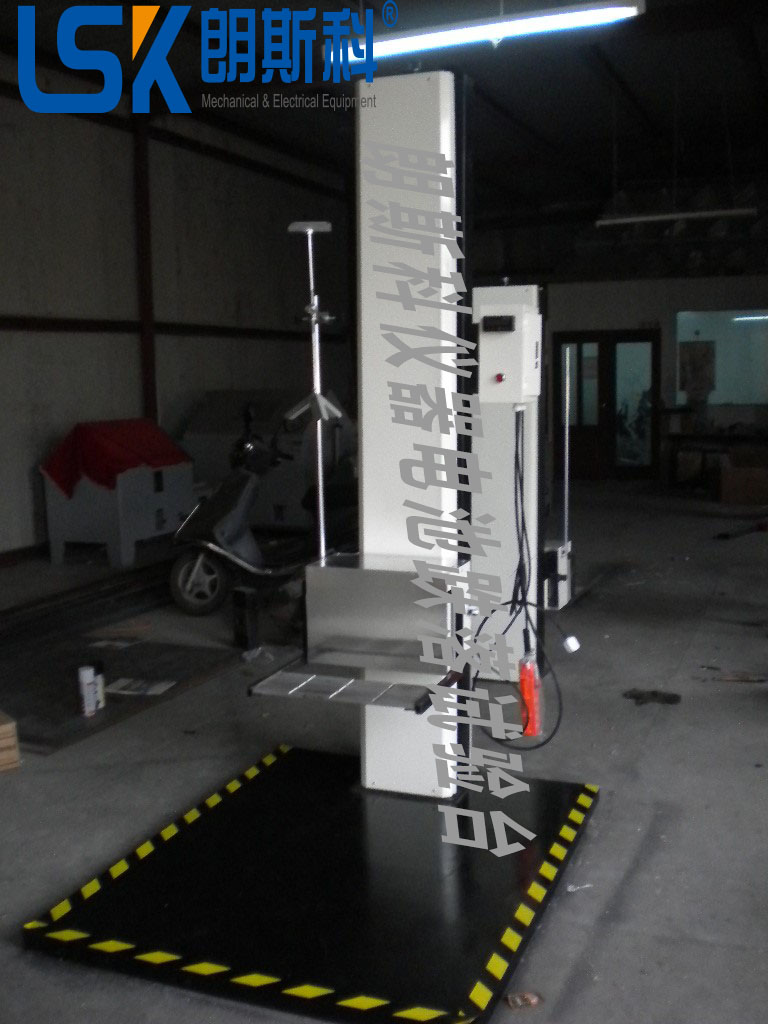

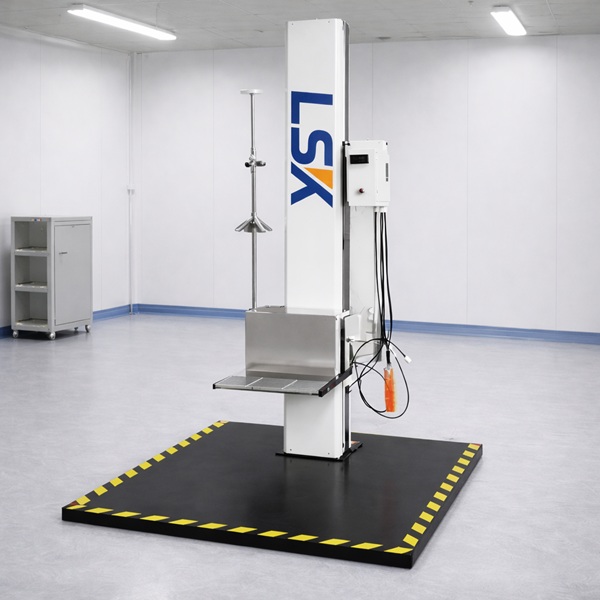

四、电池包跌落试验装置

依据标准：GB/T 31467.3-2015，GB/T31485-2015，QC/T743-2006，QC/T744-2006，QC/T742-2006，QC/T741-2006等测试标准。
产品简介：电池包跌落试验机严格依据最新国标GB/T 31467.3-2015《电动汽车用锂离子动力蓄电池包和系统第3部分：安全性要求与测试方法》要求，模拟电池包从高度为1m的高度处自由跌落到水泥地面上，观察2h,电池包或系统无电解泄漏，着火或爆炸现场为合格。
电池包跌落试验机结构特点：
1.跌落试验机可对试样的面、角、棱任意方向作自由跌落试验；
2.本机采用单臂双柱结构，具有电动复位、电控跌落及电动升降装置，使用方便；
3.单臂设置同时可方便地放置产品，跌落角度冲击面与底板平面角度误差小于等于1°；
4.控制箱与测试仪器相分离，并可实现远距离有线连接控制，起到二次防护作用；
5.跌落底板：在测试过程中不易移动，表面平坦无缺陷，能够保证包装件完全跌落在底板上。

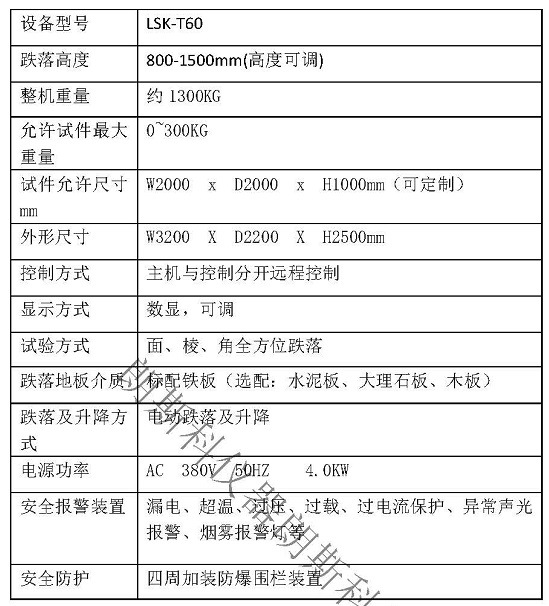

 设备参数：可定制

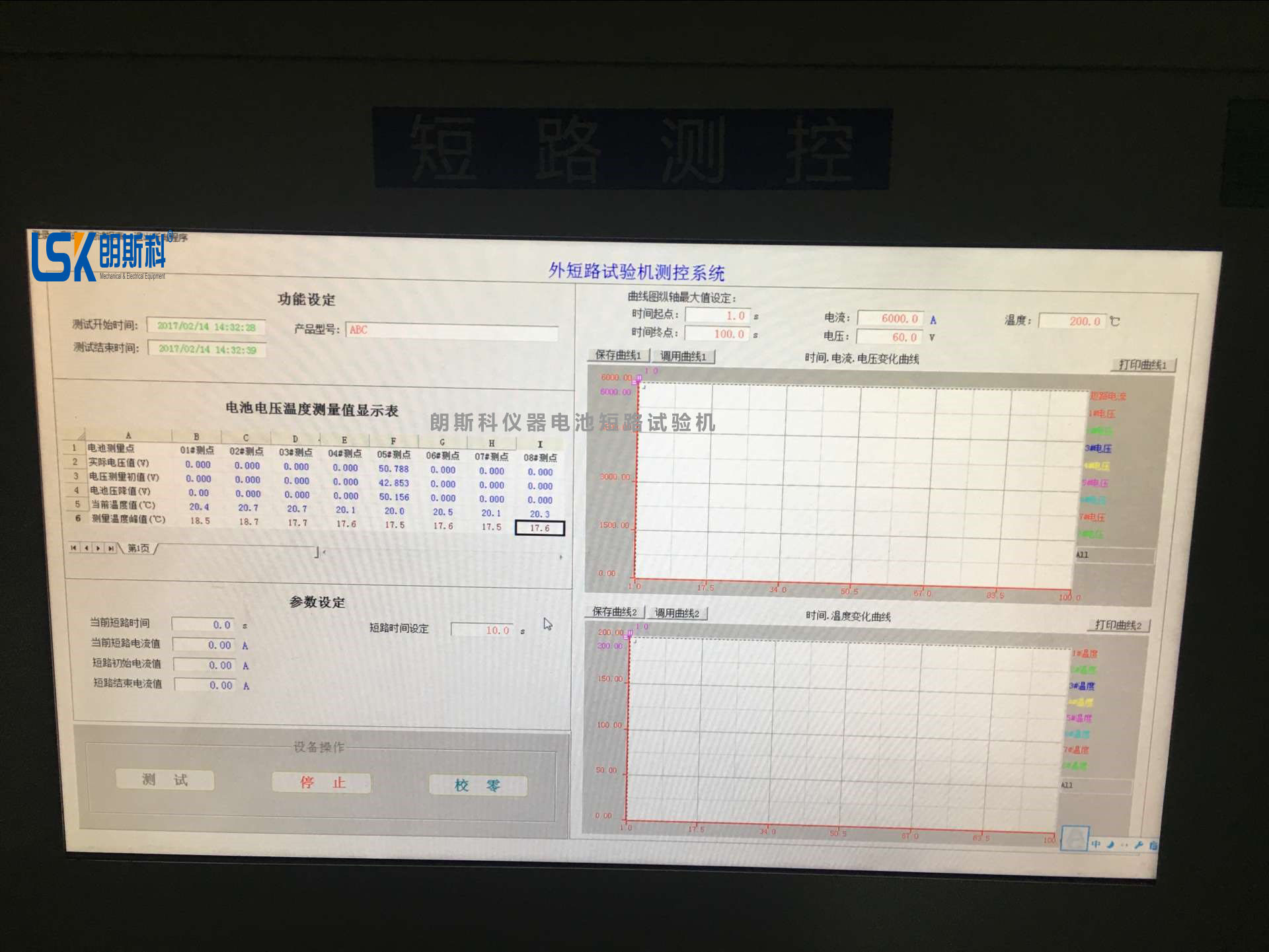

五、动力电池短路试验机技术协议

一、设备简介：

名称型号：电池短路试验机/型号：DMS-DL-10000A

尺寸和重量：短路机：宽800*深700*高1100mm；重量约：80Kg

 控制台：长1500*宽700*高700 mm  重量约：70Kg

 电阻柜：约深500*宽1500*高1800 mm  重量约：200Kg

设备结构和示意图：

电阻外箱未封装

电阻:10/20/30/80±20mΩ

二、设备适用范围和功能特点

2.1适用范围（标准，样品，实验要求等）：

适用标准

测试样品

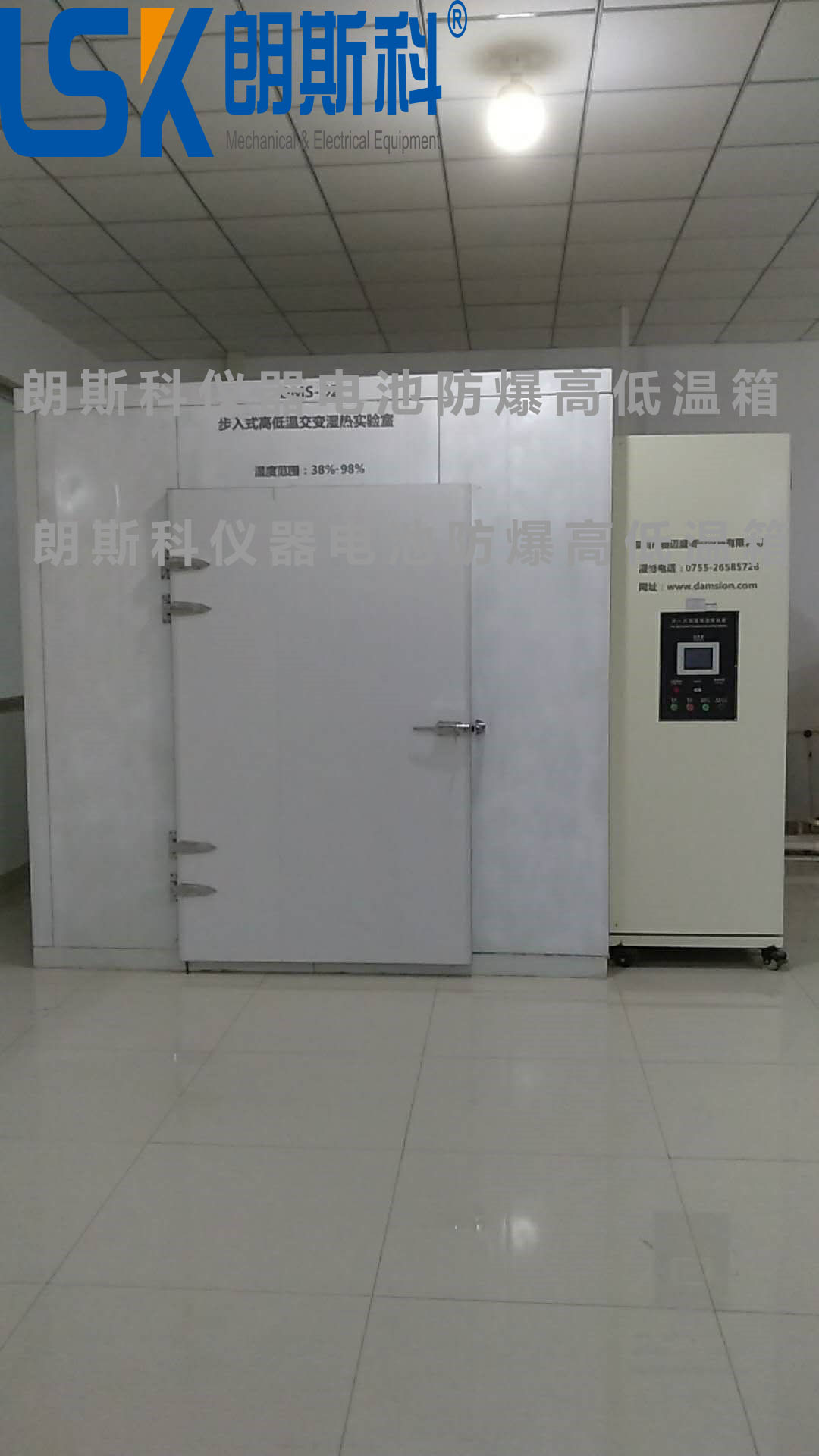

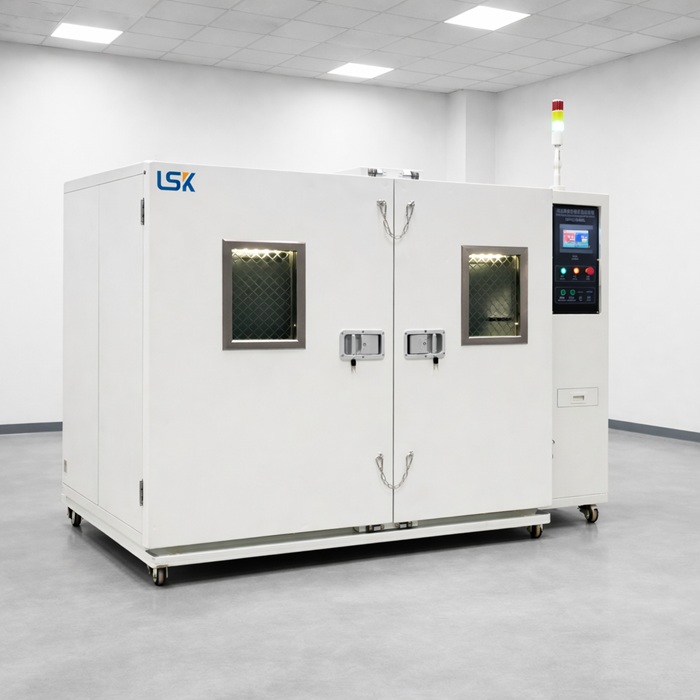

六、电池防爆高低温试验室

1、主要用途及功能

1.1用于电动汽车动力电池的性能及可靠性测试，可配合电池性能测试系统，还可用于动力电池及电池管理系统的研发、匹配等试验。该测试实验台执行标准：

1) GB/T 5170.2-2008 《温度试验设备》

2) GB/T 5170.5-2008 《湿热试验设备》

3) GB/T 10592-2008《高低温试验箱技术条件》

4) GB/T 10586-2006《湿热试验箱技术条件》

5) JJF 1101-2003《环境试验设备温度、湿度校准规范》

6) GB/T 2423.1-2008《电工电子产品环境试验 第2部分试验方法 试验A 低温》

7) GB/T 2423.2-2008《电工电子产品环境试验 第2部分试验方法 试验B 高温》

8) GB/T 2423.3-2008《电工电子产品环境试验 第2部分试验方法 试验Cab 恒定湿热试验》

9) GB/T 2423.4-2008《电工电子产品环境试验 第2部分试验方法 试验Db 交变湿热（12h+12h循环）》

10) GB/T 2423.34-2005《电工电子产品环境试验 第2部分试验方法 试验Z/AD 温度/湿度组合循环试验》

2、货物配置及技术参数

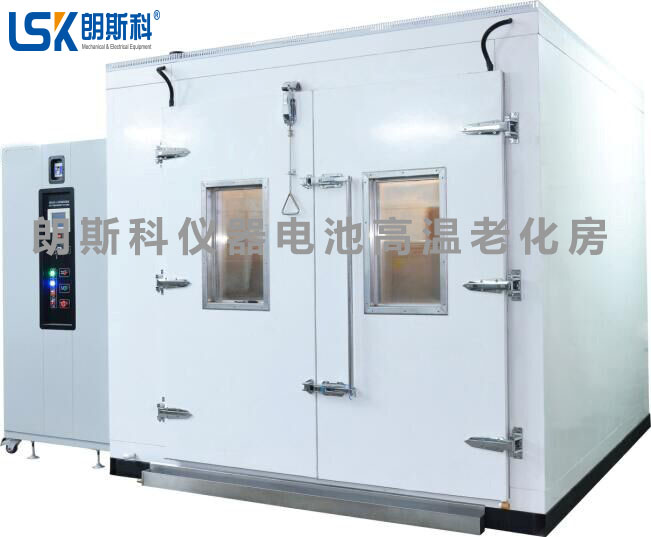

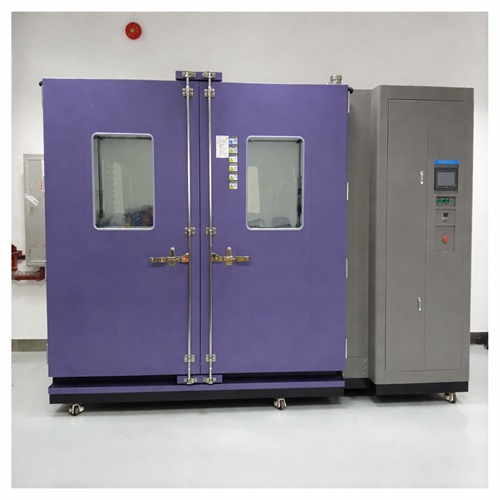

七、电池高温老化试验房

1、主要用途及功能

1）GB/T 31467.2-2015《电动汽车用锂离子动力蓄电池包和系统第2部分：高能量应用测试规程》中7.3无负载容量损失（40℃环境温度下搁置共37天）；

2）GB/T 31467.2-2015《电动汽车用锂离子动力蓄电池包和系统第2部分：高能量应用测试规程》中7.4存储中容量损失（45℃环境温度下存储30天）；

3）GB/T 31486-2015《电动汽车用动力蓄电池电性能要求及试验方法》中6.3.12储存（45℃±2℃温度下储存28天）。

该试验房执行标准：

1) GB/T2423.2-2008《电工电子产品环境试验第2部分：试验方法试验B：高温》

2) GB11158-2008 《高温试验箱技术条件》

3) GJB150.3-1986 《高温试验》

2、货物配置及技术参数

2.1内部有效容积：16 立方米

2.2内箱尺寸：W(宽)4000mm×D(深)2000mm×H(高)2000mm

2.3温度调节范围：常温～+60℃

2.4 温度偏差：≤±2℃（带1000kg金属材料负载，不含距离箱体内壁0.5m以内的区域）

2.5 温度波动度：≤2℃（带1000kg金属材料负载）

2.6 升温时间：20℃升至60℃全程平均3℃/min ,非线性可调

2.7 湿度监测：只监测显示湿度，不进行控制

2.8配置双层电池测试老化车4台，车轮使用带刹车功能的脚轮（每台车4个脚轮，其中2个为万向脚轮），老化车尺寸1800mm长×950mm宽，层高700mm，每层最大可承重500kg，每个支撑面均加贴铁氟龙胶布。

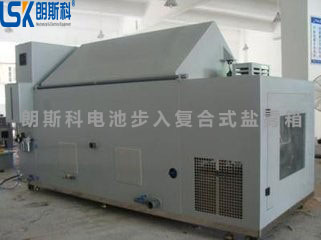

八、步入式复合盐雾试验箱

    1、主要用途及功能

1.1用于电动汽车动力电池耐盐雾性能测试，该测试实验台执行标准：

1) GB/T10587-2006《盐雾试验箱技术条件》

2) GB/T2423.17-2008/IEC 60068-2-11-1981 《盐雾试验方法》

3) GB/T10125-2012/ISO 9227-2006《盐水喷雾试验方法》

4) GB/T5170.8-2008《电工电子产品环境试验设备检验方法-盐雾试验设备》

2、货物配置及技术参数

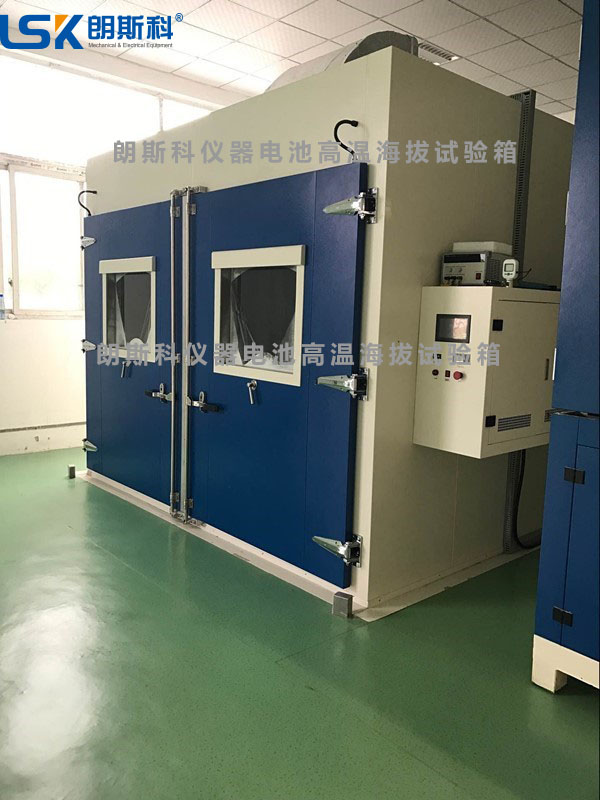

九、高海拔低气压试验箱

1、主要用途及功能

1.1用于电动汽车动力电池高海拔性能测试，该测试实验台执行标准：

1)GB/T 31467.3-2015《电动汽车用锂离子动力蓄电池包和系统 第3部分：安全性要求与测试方法》

2)GB/T 31485-2015《电动汽车用动力蓄电池安全要求及试验方法》

3)GB/T 2423.21-2008《电工电子产品环境试程 试验 M 低气压试验方法》

2、货物配置及技术参数
