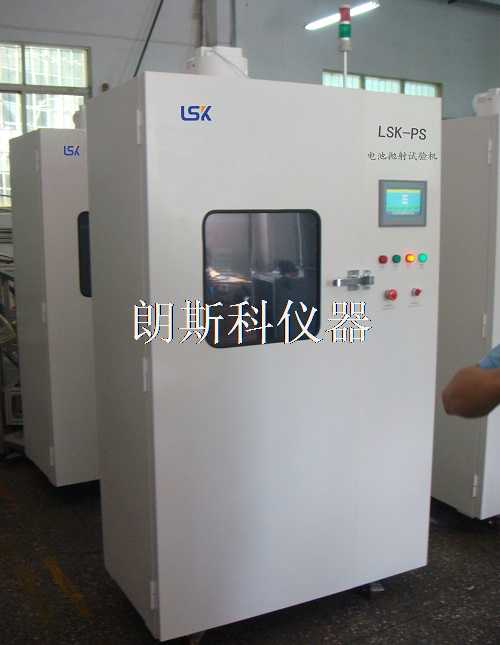

电池抛射试验机用途和适用标准:

用于锂电池和电池组、家用和商用电池，按照UL1642: 2006和UL2054: 1999的要求进行电池抛射试验。

试验要求:

1）每个被试电池或电池组搁置平面丝网上，丝网覆盖试验平台上直径为Φ102mm（4英寸）的中心孔。平面丝网由直径Φ0.43mm（0.017英寸）的钢丝以20目/英寸的间隔构造而成。

2）丝网安装在距燃烧器38mm（1.5英寸）的上方位置，燃油和空气流量以提供明亮蓝色火焰的要求来设定，该火焰将使丝网灼热变红。

3）样品上方被一个八边形的金属丝罩盖住，金属丝罩610mm（2英尺）宽、305mm（1英尺）高。金属丝罩由直径Φ0.25mm（0.01英寸）的铝丝、以每个方向16～18线/英寸的间隔制成。

4）试样被加热直至发生起燃并被燃尽。除非试验中样品电池会掉下丝网，否则无需固定。需要时用单根细丝将样品固定在丝网上。

5）试验中应无被试电池或电池组的爆炸体穿过丝网。

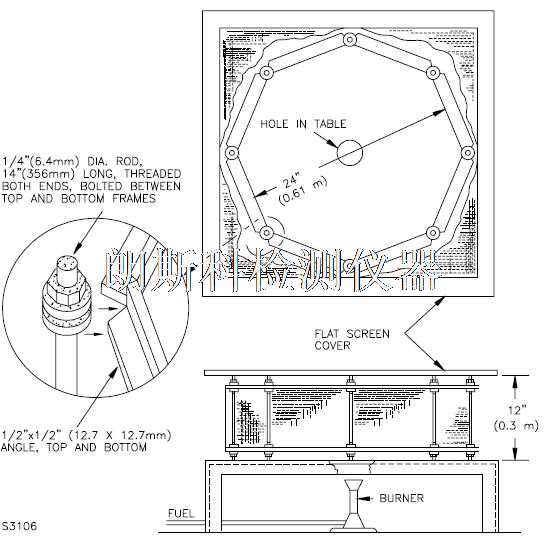

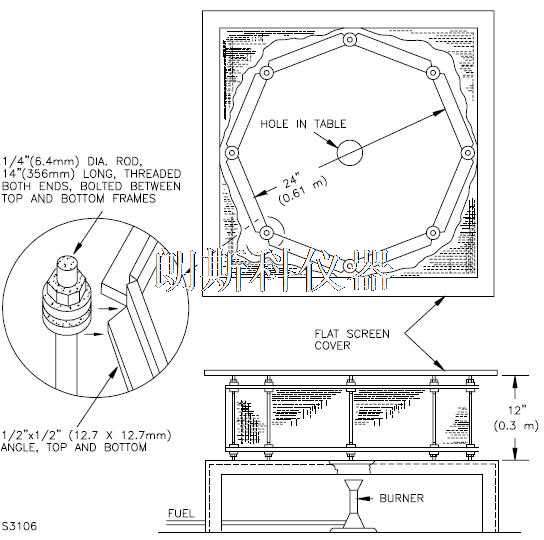

6）试验装置示意图如下：

主要功能：

1）抛射试验装置带有隔爆功能，避免试验电池爆炸体危及试验人员和设备的安全。

2）试验火焰可人工预调节，但抛射试验装置必须带有远程控制点火功能。同时还应具有熄火保护功能。

3）抛射试验装置带有强排风功能，能短时间内定点排放因电池爆炸产生的烟尘。

总体要求

1）抛射试验装置的总体结构尺寸符合本规格书中第1.2条的要求。

2）抛射试验装置需要带有第二层隔爆罩，将发生在金属丝罩内的电池爆炸与外界隔离开来。同时，第二层隔爆罩应带有防弹玻璃观察窗。

3）第二层隔爆罩应具有排气功能，通过启动设备强排烟管道，实现有害性烟尘的定点排放。

4）自由跌落试验台的箱体颜色按双方约定（或由需方提供色板）。

控制要求

1）抛射试验装置采用远程和现场相结合的控制方式，远程控制完成自动点火、声光报警、自动和/或手动强制排风；现场控制主要是火焰的人工预调节；样品放置由人工完成。

2）每次试验准备完毕放置样品前，由人工在现场完成火焰的预调节，调节完毕后，待丝网冷却后放上样品，启动远程点火控制，自动开启燃气电磁阀并点火，试验开始。

3）远程控制强排风功能，能短时间内定点排放因电池爆炸产生的烟尘。

电池抛射试验机总体要求

1）抛射试验装置的总体结构尺寸符合本规格书中第1.2条的要求。

2）抛射试验装置需要带有第二层隔爆罩，将发生在金属丝罩内的电池爆炸与外界隔离开来。同时，第二层隔爆罩应带有防弹玻璃观察窗。

3）第二层隔爆罩应具有排气功能，通过启动设备强排烟管道，实现有害性烟尘的定点排放。

4）自由跌落试验台的箱体颜色按双方约定（或由需方提供色板）。

控制要求

1）抛射试验装置采用远程和现场相结合的控制方式，远程控制完成自动点火、声光报警、自动和/或手动强制排风；现场控制主要是火焰的人工预调节；样品放置由人工完成。

2）每次试验准备完毕放置样品前，由人工在现场完成火焰的预调节，调节完毕后，待丝网冷却后放上样品，启动远程点火控制，自动开启燃气电磁阀并点火，试验开始。

3）远程控制强排风功能，能短时间内定点排放因电池爆炸产生的烟尘。
