2.1.1内箱容积

15m³

2.1.2内箱尺寸

宽3000mm×深2500mm×高2000mm

2.2配置要求

2.2.1试验箱结构

2.2.1.1内箱材质

不锈钢板(SUS #304厚度2.0mm)

2.2.1.2外箱材质

不锈钢(SUS #304厚度1.0mm)，烤漆处理

2.2.1.3保温层

保温绝缘层（硬质发泡+玻璃棉，厚度150mm以上）

2.2.1.4结构强度

底板最大承重量1000kg

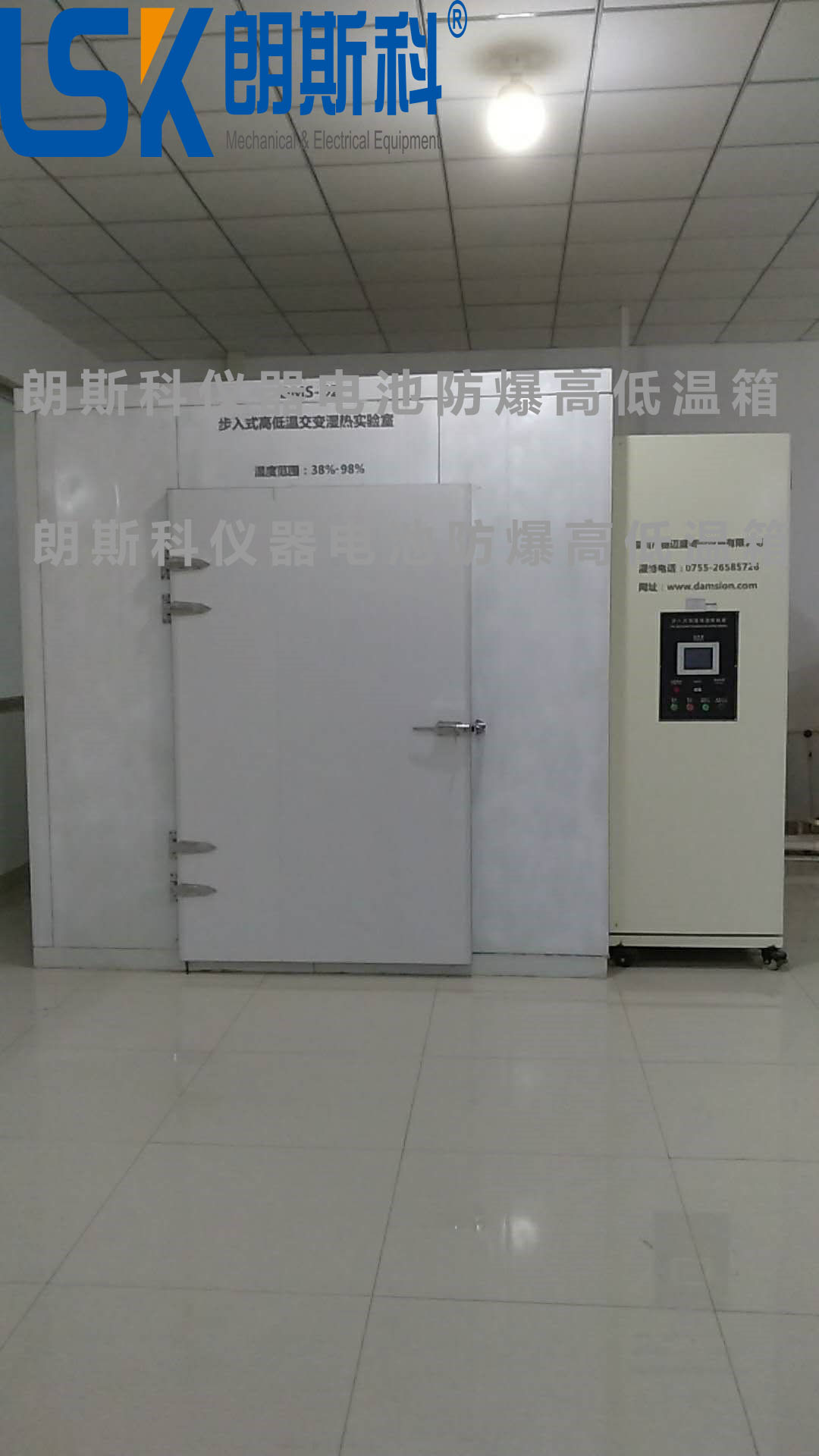

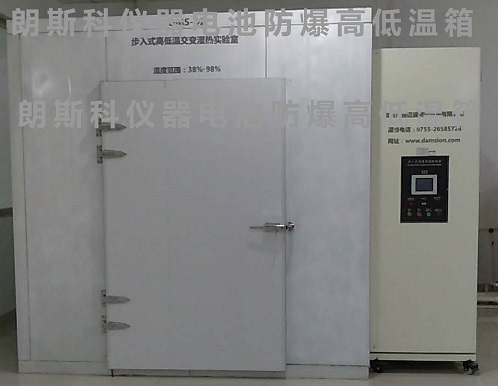

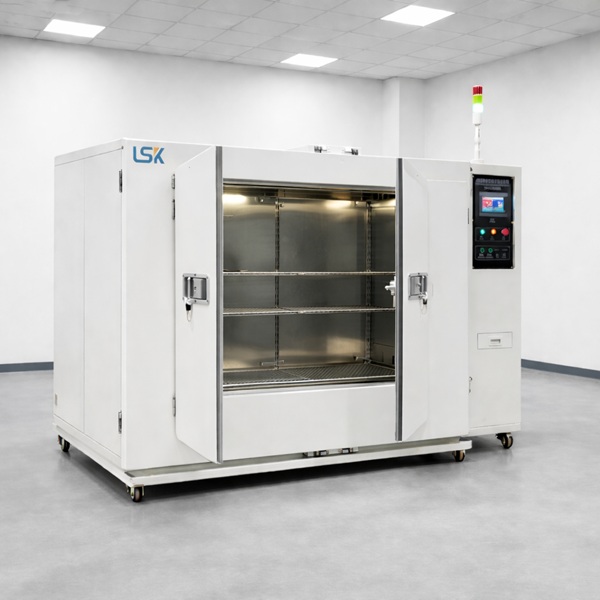

2.2.1.5大门

双开式铰链门，试验箱工作室可从内部打开，防止人员反锁在试验箱内；

门洞尺寸：双开门，每扇门不小于1500mm×2000mm(宽×高)，门框两道橡胶密封条。

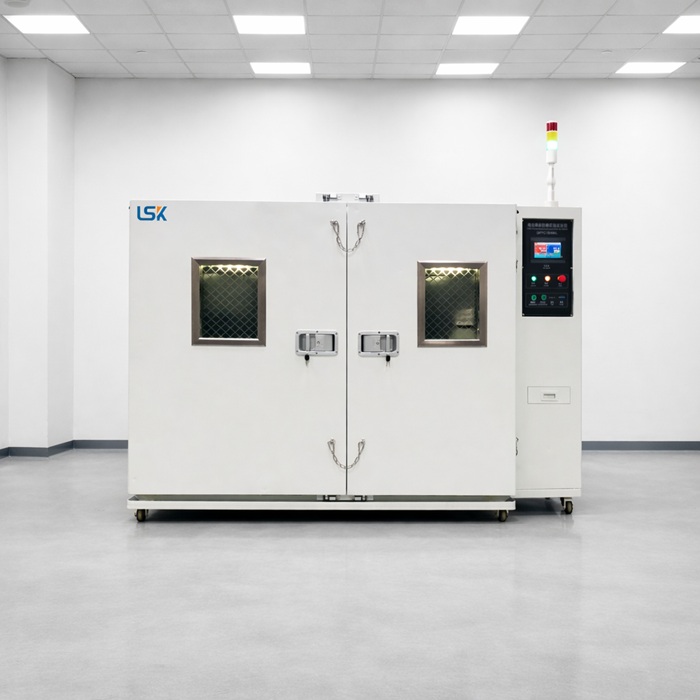

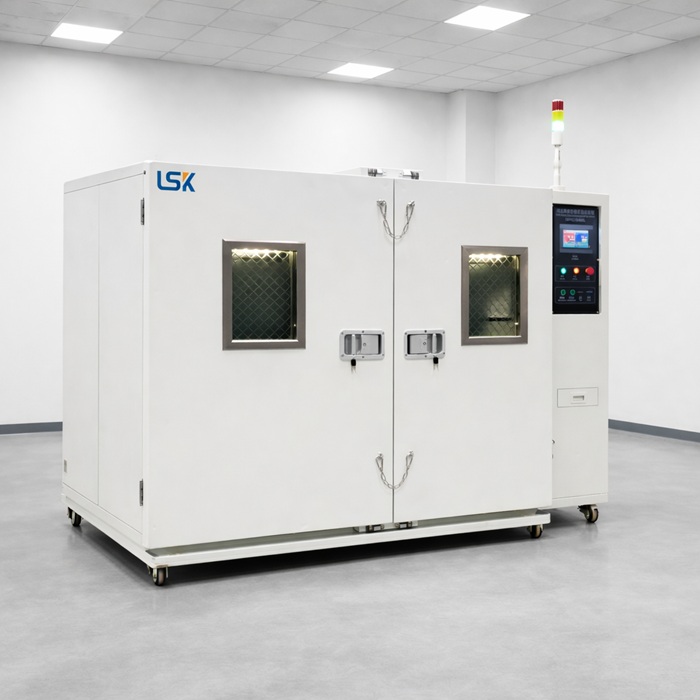

2.2.1.6观察窗

三层真空钢化玻璃（外贴一层防爆膜），尺寸：400mm×500mm(宽×高)，便于观察试品使用；

电热装置，防止水气凝结,共4个，2个设于箱门，箱体两侧各1个。

2.2.1.7测试孔

4个直径100mm引线孔，附不锈钢孔盖及硅胶塞头，设于箱体两侧，每侧各两个，左右各预留1个直径150mm消防孔，离地高度分别为1.4m和0.8m。

2.2.1.8斜坡

斜坡角度不大于10度，离地高度≤150mm。

2.2.1.9照明

高亮度视窗低压安全照明灯不少于2盏，控制面板开关控制。

2.2.1.10排水

箱体内设置冷凝水排水孔及流水沟，配备溢流孔

2.2.1.11排风

配备用户控制的排风扇一套

2.2.2试验箱空气调节系统

2.2.2.1调控方式

强制循环平衡调温

2.2.2.2加热方式

镍镉合金电热丝，执行元件：固态继电器

2.2.2.3加湿方式

水蒸发方式，具备防干烧装置

2.2.2.4除湿系统

凝露除湿

2.2.2.5制冷方式

压缩机（国际品牌），PID调节压缩机工况

2.2.2.6冷凝方式

水冷

2.2.2.7温湿度传感器

铠装铂电阻

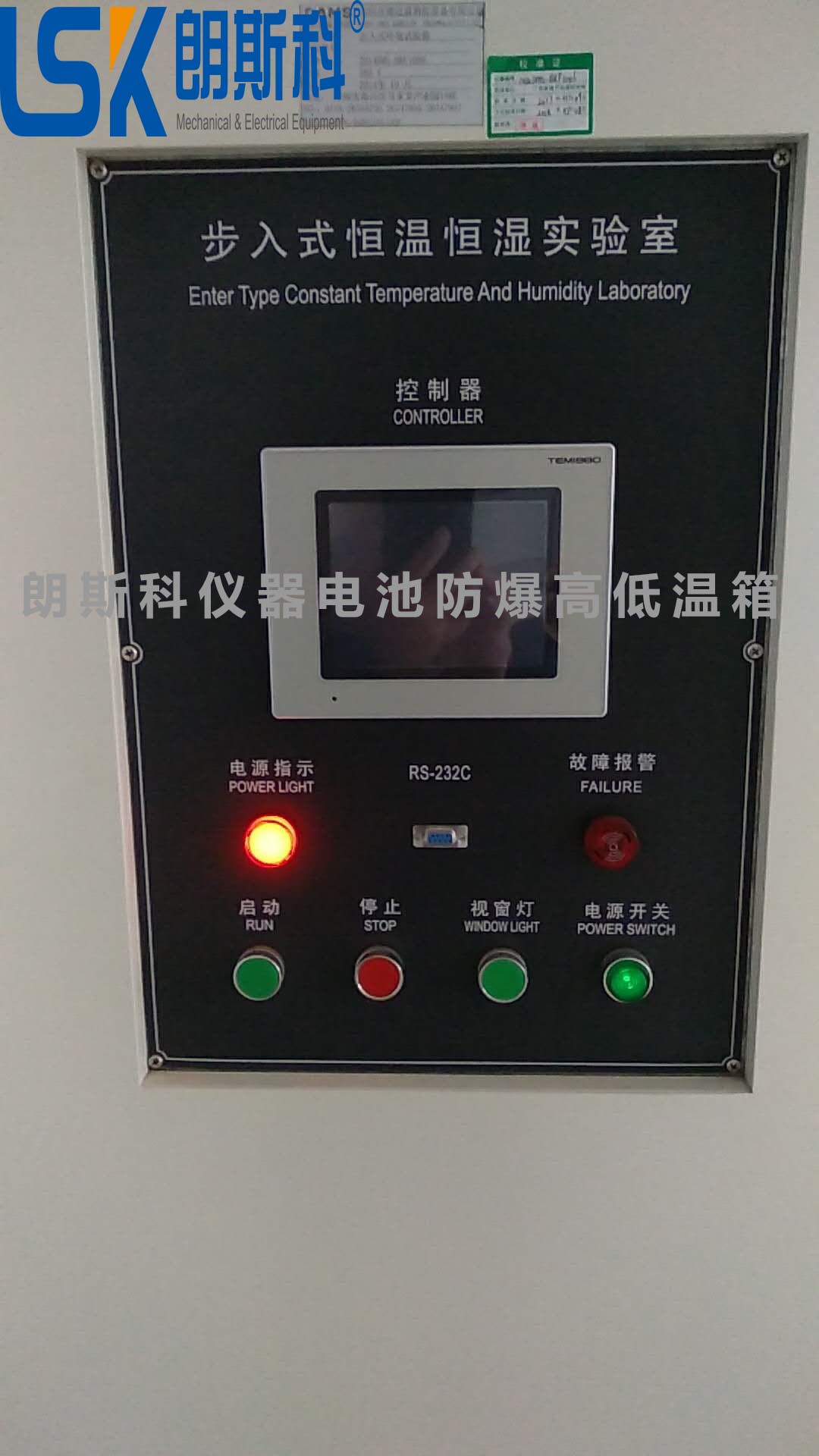

2.2.2.8控制器

PLC触摸式7寸彩色液晶屏（国际品牌），可联网、手机APP报警装置

2.2.2.9指示精度

温度0.1℃，湿度0.1%RH

2.2.2.10用户程序容量

20个程序，每个程序20段

2.2.2.11试验数据显示

界面显示设定温湿度、实测温湿度、曲线、运行时间、段运行时间、输出状态等

2.2.2.12故障信息

16组故障状态显示

2.2.3安全防护装置

2.2.3.1工作室

工作室超温保护

风机过热保护

2.2.3.2制冷、制热、加湿系统

压缩机超压保护

压缩机过流保护

压缩机过热保护

排气温度保护

冷却器缺水保护

压缩机缺油保护

加热器短路、异常保护

加湿器供水异常、干烧保护

冷凝器缺水、异常保护

鼓风机过流、异常保护

2.2.3.3电源系统

缺相及相序错误保护

漏电保护

过流保护

2.2.3.4防爆笼

双层不锈钢网，2m*1.4m*0.35m(长*宽*高)1个，1.4m*1.1m*0.4m(长*宽*高)2个，两侧各留1个直径100mm测试孔。

2.2.3.5卸压排气装置

箱体内设有泄压口、压力排烟装置，压力升高时自动打开

发生电池燃烧或爆炸时通过检测箱内温度异常，试验停机，三色声光报警，自动启动足够量的气体灭火器（无害、防爆型）灭火，泄压阀开启，排气扇打开。

箱体可单独手动注入压缩空气，排除箱内消防气体。
