一、概述：

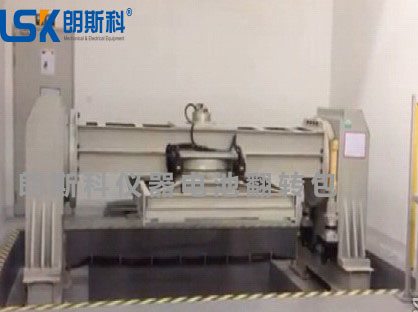

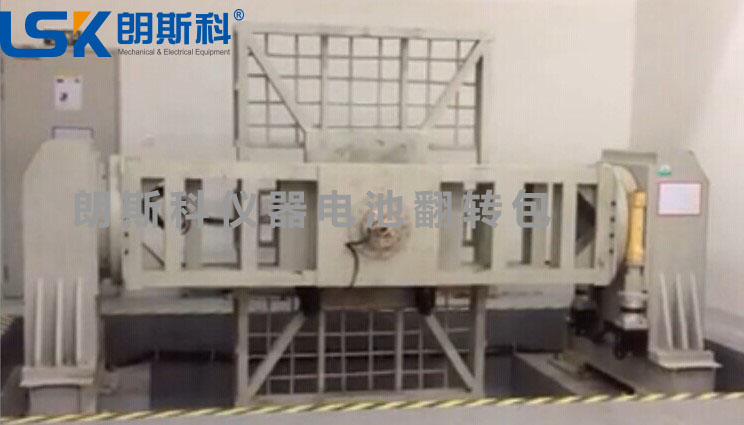

符合新的GB/T31476.3-2015《电动汽车用锂离子动力蓄电池包和系统 第3部分： 安全性要求与测试要求》标准。电池包翻转试验机是模拟电池包或系统安装在移动设备上（汽车）使用过程中出现高角度上坡、下坡、侧翻、翻转等特殊使用情况下，观察电池包或系统可能会出现的各种状况。在试验室中模拟电池包或系统各种实际使用状况，发现问题、解决问题，优化产品设计、提高产品质量。属动力电池包或系统安全试验专用检测设备。是电池包生产企业、电动汽车生产厂家、科研检测机构必备产品。台架应设计美观，安全实用，以方便各种型号蓄电池包或系统的安装固定。

二、主要技术参数：

1）翻转台面尺寸：约3000mm(长)×2500mm(宽)以实际尺寸为准；

2）样品承重：≥500kg 不含夹具（可定制）；

3）X轴、Y轴换位：X轴翻转完成后，直接可将翻转台旋转90°进行Y轴翻转试验而无需调整电池包固定方向；

4）翻转平台转速：翻转台转动速度1°/s至12°/s任意可调；分辨率0.3°/s； 默认控制转速为6°/s可用软件设定；

1. 转动角度：0~360度；

2. 转动时间：0-99999秒；

   7）转动次数：0-9999次；

   8）设备尺寸：约长4800*宽3000*高1500mm；（不含地坑深度，不含上层平台90°方向尺寸）

9）翻转平台中心离地距离：约2.2m （以实际尺寸为准）；

10）转速分辨率：0.1°/s（优于标准）；

11）角度分辨率：≤0.1°（优于标准）；

12）控制精度：翻转速度精度控制在0.5°/s以内；翻转角度精度控制在0.5°以内；时间准确度不低于±0.1%

13）运行方式：程序方式、定值方式；

14）样品尺寸：尺寸为2m × 1.4 m X 0.5 m是客户试样的最大尺寸；

15）额定功率： 约5 KW

16）监控系统：可人工转动式品牌摄像机；

17）程序控制参数：程序可设置翻转速度、翻转时间、翻转角度、翻转周数等；程序模式下可编辑翻转速度、翻转时间、翻转角度、翻转周数、以及中间搁置时间；

18）时间控制：翻转台可任意角度停止并保持，保持时间任意可调；

19）控制计算机：研祥工控机，保持该工控机与翻转试验台的一定距离；显示器：20寸或以上；

20）记录功能：（转速、转角、时间、周期数）：采用频率最高10Hz，可记录24个月内的检测及设定试验曲线、数据，操作记录，报警记录，可以详细浏览每一时间段的试验曲线，操作记录及报警记录；可打印历史试验曲线和生成数据报表（access及excel格式）。
