电线电缆烟密度试验机

概述：

   本装置完全符合GB/T17651.1～2、IEC61034-1～2【电缆和光缆在特定条件下燃烧的烟密度测定】等相应标准要求。用来测定电缆和光缆在特定条件下燃烧时释出烟的浓度。

特点：

   本仪器涉及机械、光学、电子三个方面的专业知识，是机光电一体化产品，具有结构合理、性能稳定、操作简便等优点;WINDOWS XP操作界面、LabVIEW风格、完善的完全机制。测试期间实时显示测量结果并动态地绘出完美曲线，数据可以永久保存、调阅和打印输出，可直接打印报表。

原理：

   电缆或光缆在特定条件下燃烧的烟密度光测系统由光源、硅光电池接受器和计算机系统组成。光源产生的光通过3m×3m×3m的烟密度实验室，在光源对面的墙上形成一直径1.5m±0.1m的均匀光束，安装在光束中心处的光电池检测来自光源的光束强度。当燃烧室内由于燃烧电缆或光缆产生大量烟雾时，烟把光电吸收掉一部分，达到硅光电池的光束强度就减弱，通过计算机系统对数据进行处理，就能够计算出相对于初始时为100％的具有线性响应的透光率It。

燃烧室之设计：

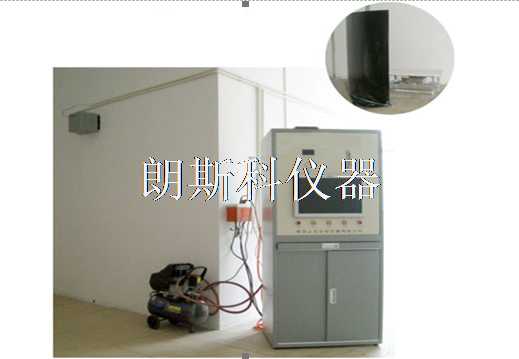

   采用两种方式供客户选择：第一种采用砖砌墙，我公司提供设计方案，派专业工程师现场施工指导；第二种用合适材料固定在角铁支架上而构成整个立方体燃烧室。

技术特性：

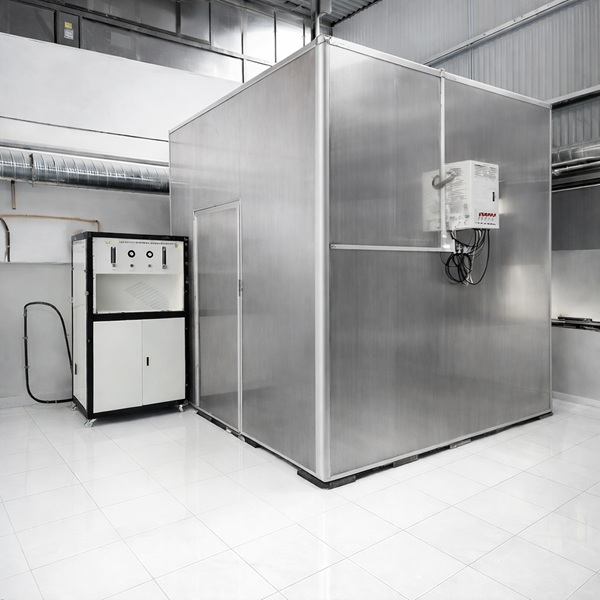

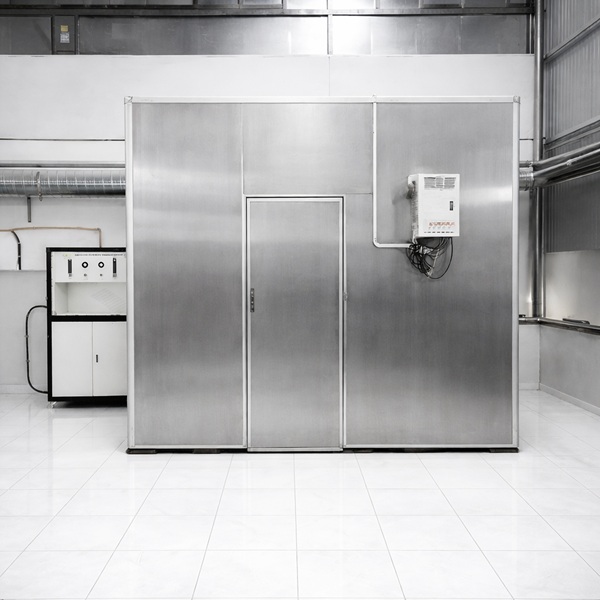

1、燃烧室：内尺寸：3m×3m×3m共27立方米。可为砖墙结构、也可为钢板结构，有客户选择

2、工作电压：AC220V±10％  50HZ

3、光源电压：直流12V

4、功率：100W

5、环境温度：25℃±5℃

6、标称光通量：2000Im～3000Im

7、标称色温：2800K～3200K

8、空气流量：≥2L/min

9、计时精度：40min≤0.5s

10、标定校准值：100％（透过率）

11、燃烧器：酒精盘

12、尺寸：240mm×140mm/210mm×110mm，高80mm

13、光源：石英灯泡100W/DC12V，通过透镜可在三米的对壁上产生直径（1.5±0.1）m的光圈

14、装置能提供（12.0±0.1）V的稳压电源

15、烟密度测试光电池和防尘护管，输出阻抗小于100Ω

16、光源和接受器放置在燃烧室两侧相对的墙上（透过密封窗）的居中位置，且不与密封窗接触，光束可以通过两侧墙上的防火玻璃窗穿过燃烧室

17、光电池装在（150±10）mm管子的一端，另一端设防尘窗

18、配备能使烟气充分混合的系统及排气系统（已有）

19、实验室应有空气排气口及室内配置排风量约为每分钟7-15立方米

20、温度：配备0-100度温度显示表头

21、按标准要求配备电线电缆试验架和挂重砝码

22、配备室内灯光照明，装置能提供（12.0±0.1）V的稳压电源

23、装置所用金属材料均采用具有耐腐蚀性的材料

24、可自动校准，调节光通量的零度（0％）和满度（100％）

25、电脑型测控系统。中文菜单提示和操作，可显示曲线

26、带自动点火装置

27、测温装置：在门内面距地面高度1.5m，距墙0.5m的地方装有温度传感器

28、含透光率测量软件一套，可输出曲线和报表
