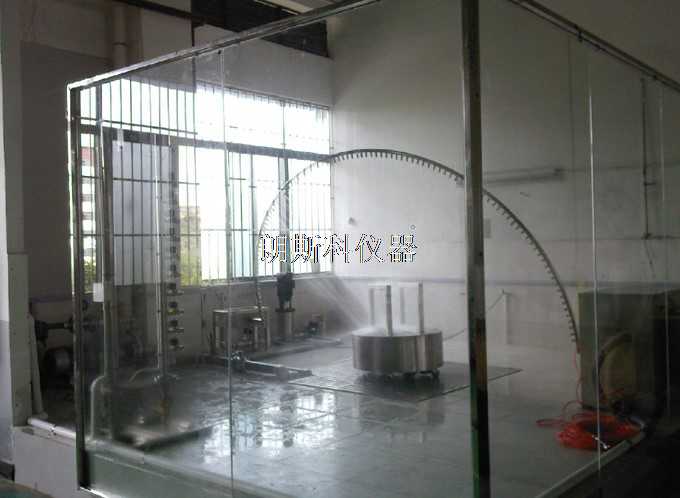

摆管淋雨试验房

本淋雨试验设备主要用于电子电工产品考核外壳和密封件在水试验后或在试验期间能否保证设备和组件良好的工作性能.本淋雨房制造工艺精美，外观装修豪华。分别由储水池、玻璃围墙、摆管淋雨装置、喷水装置、转盘等组成。实现一机多控从IP3～IP6等级淋雨试验，全在一台控制系统上完成。符合标准:GB/T2423.38-2005<电工电子基本环境试验规程>GB4208-2008、IEC60529：2001标准规定。

IP3、4摆管淋雨试验装置

主要技术参数：

1、摆管半径：最大1500mm

2、摆幅：-90～+90°任意可调

3、喷孔尺寸：φ0.4mm、φ0.8mm

4、喷孔中心距：50mm

5、摆管壁厚：2mm

6、压力：100～300KPA

7、运行时间控制：1S～99min（有实验时间到报警提示）

8、摆管采用无缝不锈钢管

9、水清洁处理：三级过虑网处理，可方便拆卸清洗过虑网

10、配水压表、流量表

11、供水：水循环使用

IPX5、6冲水试验装置

主要技术参数：

1、喷水孔径：IP5φ6.5mm、IP6φ12.5mm

2、喷孔中心距：180mm

3、喷管：1支，12个喷嘴分别为IP5和IP6（在一支管上实现，可单独控制）

4、旋转角度：-80～+80°

5、喷水控制：IP5、IP6可单独控制

6、喷水管径：1寸

7、喷水压力：80～100kpa

8、喷水持续时间：可调

9、运行时间控制：1S～99min(可调，有实验时间到报警提示，加蜂鸣器)

10、水循环系统，保证水源循环使用

11、受水面：产品顶、两侧、前、后

12、水清洁处理：三级过虑网处理，可方便拆卸清洗过虑网

13、配水压表、流量表

14、供水：循环使用（有自动补水功能，无水报警，并停机）

转盘

1、台面尺寸：直径800mm

2、台面离地面距离：500～600mm可调高度

3、产品固定：设计专业固定安装夹具

4、转盘旋转：360°旋转

5、承重量：300KG

控制系统

采用自主研发编程控制系统，从IP3～IP6等级淋雨测试系统运行模式全程编好。运行时只需调出IP等级测试内容，设定条件即可全程运行。其控制界面为彩色触摸屏，人机对话界面。四种淋雨模式只需在一台控制系统上实现。实验时间到实时报警功能。

结构材料配置

本设备为组合式淋雨试验设备，储水池、摆管淋雨试验装置、喷水试验装置、样品转盘组成。

1、试验房总尺寸：长3000×宽3500×高2000㎜

2、储水箱：深250×长1500㎜×宽1500㎜（经过虑器清洁，自动补水）

材料：SUS304不锈钢板

3、喷淋系统：由水泵、喷管、喷嘴、压力表、流量表（水表）、电磁阀等组成

4、蓄水箱盖：盖下时作为走动平台

5、围墙：玻璃围墙

5、样品转盘：电机转动同步带轮结构

6、地面：专业地板砖

7、喷管：SUS304#不锈钢管

8、喷嘴：SUS304#不锈钢制造

9、电机：合资电机

10、水循环系统：凌宵牌水泵、减压阀、压力表等均选用国际知名品牌产品

11、电气材料：日本富士交流接触器、日本欧姆龙中间继电器
