产品型号:LSK-FCX
依照GB4208-93(等效采用IEC60529-2001)《外壳防护等级(IP代码)》设计制造,适用于电气
产品进行第一位特征数字为5和6(IPX5和IPX6)的砂尘试验.防尘试验箱能够提供非层流状的载
尘垂直循环气流,可定时控制;同时配置对被试产品外壳内进行抽气的真空泵,并可调节抽气量
和压差;另外,箱内配置气流温度控制装置,以保证试验在标准要求的环境条件下进行.
本试验箱依照标准要求,采用人工模拟尘埃环境来检验试品的防尘能力,其具体要求和合格
判定标准应按照GB4208-93(IEC60529-2001)或产品标准要求.

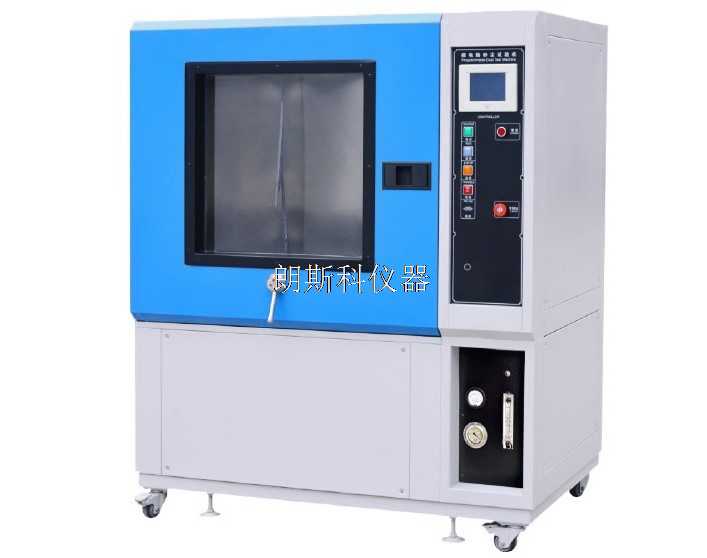

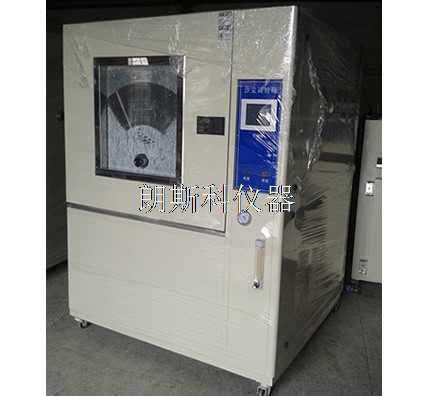

沙尘试验箱(防尘试验箱):
一、概述
LSK-FCX型防尘箱是依照GB4208-93(等效采用IEC60529-2001)《外壳防护等级(IP代码)》设计制造,适用于电气产品进行第一位特征数字为5和6(IPX5和IPX6)的砂尘试验.
本试验箱能够提供非层流状的载尘垂直循环气流,可定时控制;同时配置对被试产品外壳内进行抽气的真空泵,并可调节抽气量和压差;另外,箱内配置气流温度控制装置,以保证试验在标准要求的环境条件下进行.
本试验箱依照标准要求,采用人工模拟尘埃环境来检验试品的防尘能力,其具体要求和合格判定标准应按照GB4208-93(IEC60529-2001)或产品标准要求.
二、主要技术参数
标准依据 | GB4208-93、IEC60529-2001 |
环境条件 | 空气温度:0~35℃ 相对湿度:25%~75%RH 大气压力:86~106kpa |
供电电源 | 额定电压:AC220V 额定频率:50HZ 输入功率:2KW |
工作室尺寸 | 500*600*750mm |
工作室温度 | 室温~70℃,可设定调控 |
滑石粉用量 | 2kg/m3 |
抽气真空泵 | 抽气流量(0~6)L/min |
压差(负压):0~2kpa | |
试品电源 | AC220V,50HZ(备有测试用引线孔) |
型号尺寸:
1.型号:LSK-FCX
2.工作尺寸:W500*D600*H750(mm)可定制
3. 外箱尺寸:W850*D950*H1650(mm)可定制
技术参数:
1.温度范围:RT+10℃~70℃
2.相对湿度:45~75%RH(湿度不能超过75%RH)
3.金属筛网标称线距:50um
4.线间标称间距:75um
5.滑石粉用量:2kg/m³
结构与材质
1.外箱材料:A3钢板静电喷涂(米黄色)
2.内箱材料:SUS304不锈钢板
3.箱门上带有大型观察窗,并配有刮尘器
4. 密封性好,试验完成后箱门内壁附有粉尘,开箱门不振动不会有砂尘撒落在地上。
控制系统:
1.控制仪表:进口数显仪表
(1)吹砂时间(1s~99h可调)
(2)振击时间(1s~99h可调)
(3)负载时间(1s~99h可调)
(4)工作时间(1S~99h可调)
2.主要配置:循环离心风机、振击电机、加热管、过滤网、计时器砂尘密度仪等
3.真空系统:配有压力计、空气过滤、调压三联件、连接管(OPTION:真空泵另配订货时请说明)
结构及面板说明
本防尘试验箱的结构及工作原理与GB4208-93(IEC60529-2001)
相同,并增设了气流加热装置,以便于在环境温度较低或湿度较大的情况下使用.系统在工作时,先将烘干的标准滑石粉按2kg/M3放入砂尘箱内,然后放入试品(对于第一种类型的试品要与真空管联接好,启动真空泵,并调节流量及压差到规定值),再启动风机,使工作室形成高密度尘雾状,至设定的运行时间(一般为8h)为止。
操作说明:
使用前的准备
电源连接:
将本防尘箱电源线(三相四线:A、B、C、N)通过外设保护开关(用户配置)与电源连接。
用导线将防尘箱背面底部的接地端“”与大地可靠连接.
气流方向调整:
将面板按钮开关均置于释放状态(关断).然后接通外设保护开关,再接通防尘箱背面的开关.
关闭防尘箱的前门,按下“电源”开关(红灯亮),然后再按下“风机”开关,此时,防尘箱内出风口处应有气流吹出(或见到出厂试机时的残留滑石粉喷出).否则,应关断电源,在外设保护开关处将本机电源线的A、B、C三相任意两条线相交换连接,然后再接通电源与风机,气流便会从箱内顶部的出内正常吹出.
滑石粉干燥处理:
取出滑石粉2kg用纱布袋封好置于干燥箱内烘干处理5h以上备用.
其余滑石粉也可烘干后放在密封的容器内.
试验操作说明
控制面板置位:
将面板按钮开关置于释放(关断)状态.
将流量计旋钮置于适中位置,顺时针—流量减小,逆时—流量增大.
定时器设定:
总运行时间:根据标准要求可进行按键设定,一般最大运行时间设定8h(出厂已设定8h)
震击时间:出厂时设定为震击30S,可以通过按键改变设定值,其中左侧按键为震击时间设定,右侧按键为停止时间设定.中间和右端按键为H、M、S(时间单位)设定.
3.温度控制:
●按下“电源”、“风机”和“加热”开关,此时温度表显示当前气流温度值(上)和温度设定值(下).如若改变气流温度,可按▼(减小) 、▲(增大)进行改变设定值.气流温度便控制在设定值以下.但这个设定值要经过一定的时间才能达到,并有一段时间冲现象.
4. 试验准备:
对于标准中规定的第一种类型试样,应将其外壳上的开孔与防尘箱内的抽气管密封联结(或在外壳上钻孔后密封联结).
将试样置于砂尘箱内搁架上(居中)
注意事项
1. “真空”开关:不可随意接通,以避免在抽气管未与试样密封联结的情况下,吸入大量粉尘而造成过滤器堵塞!平时可用胶塞将吸气口密封,以免误操作.
2. 过滤器的清洁:打开防尘箱右侧板(上),可见到过滤器,在正常情况下使用20次后进行一次清洁.
3. 滑石粉的更换:首次加入滑石粉在试验20次后更换.先打开防尘箱右侧板(下),可见风机涡轮箱,打开涡轮箱的手动锁紧门,用毛刷扫出滑石粉,轻拍砂尘箱会有残留在箱壁的滑石粉流下,清洁完毕,将门锁紧.
4. 防止滑石粉在防尘箱内受潮:可在试验之前进行加热预运行1h.但应注意加热温度不应超过60℃,加热之后待箱内温度恢复到常温时再进行测试.
5. 门内在试验之后会有滑石粉残留现象,应及时用毛刷清除.
沙尘试验箱(防尘试验箱)主要技术参数:
标准依据 | GB4208-93、IEC60529-2001 |
环境条件 | 空气温度:0~35℃ 相对湿度:25%~75%RH 大气压力:86~106kpa |
供电电源 | 额定电压:AC220V 额定频率:50HZ 输入功率:2KW |
工作室尺寸 | 500*600*750mm |
工作室温度 | 室温~70℃,可设定调控 |
滑石粉用量 | 2kg/m3 |
抽气真空泵 | 抽气流量(0~6)L/min |
压差(负压):0~2kpa | |
试品电源 | AC220V,50HZ(备有测试用引线孔) |
