冰箱开关门试验机：冰箱门开/关耐久测试设备适用于立式及卧式冰箱（包括多门）门的铰链和把手的耐久性测试。

该设备符合ISO15502-2005、GB/T8059-1995、GB/T80519.20-14995、GB/T8059.3-1995、GB/T8059.4-93的测试的技术要求。

设备满足：客户最大：立式 宽1300*深1000*高2000MM，卧式立式 宽2000*深900*高1100MM占地面积为大约2.55平方米，实际使用面积为8平方米（预留设备四周空地便于冰箱的装夹、摆臂旋转和设备的维修等）。

设备总重量为450KG。（实际为准）

设备电源为220VAC/50Hz ，总功率为1.8KW。

 二、基本组成

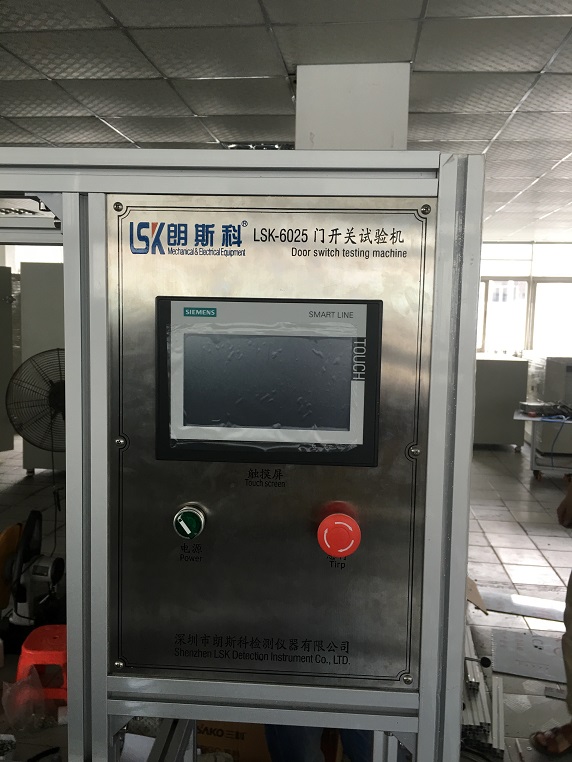

本设备由触控屏，PLC控制，伺服电机,框架、机械传动部分和电器自动控制部分组成。

1、框架：

设备框架采用工业铝型材料拼装而成，该结构为大应力、高强度、支撑要求高的重载结构的框架组合。型材外型采用圆角过渡，表面经过阳极氧化银白处理，高雅美观并且抗腐蚀。

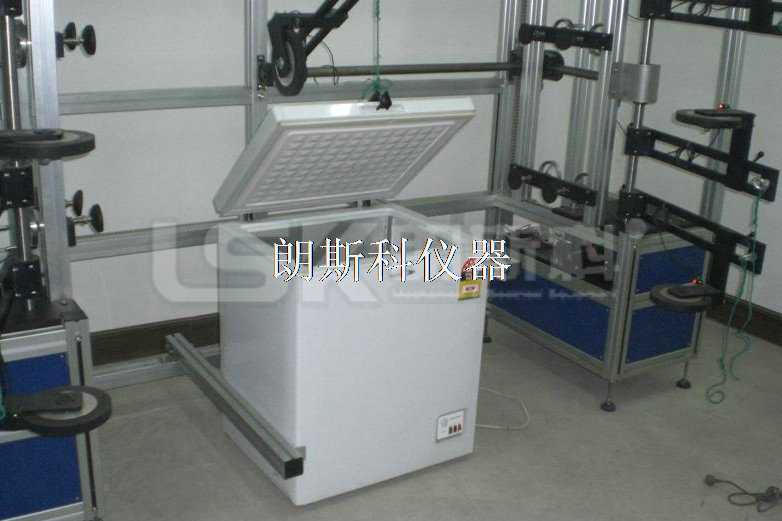

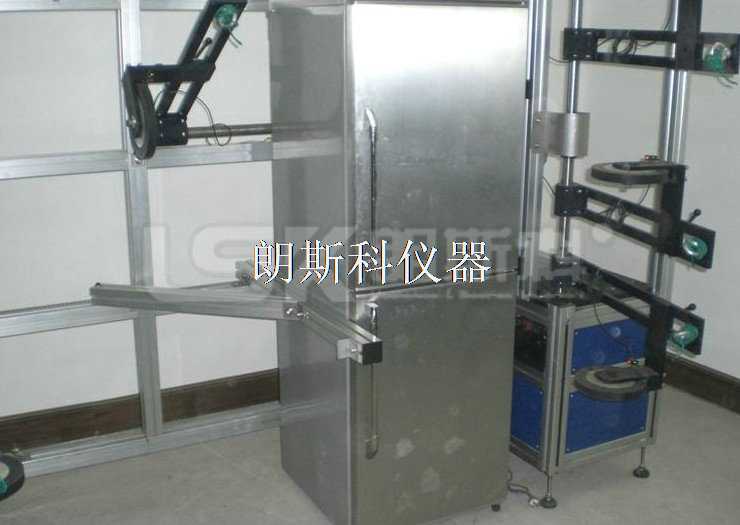

框架分为左、右两个箱体，右面为固定箱，左面箱体可根据被测冰箱的大小进行自由调节，左右箱体间可调节最大宽度为2000mm。左右两侧箱体中立轴上安装的摆臂用于立式冰箱的门开/关的测试；二箱体中间横轴上安装的摆臂用于卧式冰箱门开/关的测试。

2、机械传动机构

设备采用一个电机驱动单一传动轴的形式，左右两根立轴上分别安装最多三个机械臂以实现多个门的开/关动作，三个机械臂可以根据不同冰箱门的高度进行上下位置的调整，三个机械臂可以同时转动。

机械臂的回转是通过电机带动偏心轮和连杆后产生往复运动，使立轴在固定角度内回转而形成的，回转角度可设置为45°和60°两档。卧式冰箱门的开/关是通过立轴和水平轴上的伞齿轮的啮合传动，从而使垂直方向的回转运动转变为水平方向的回转运动而达到的。

3、电器控制部分

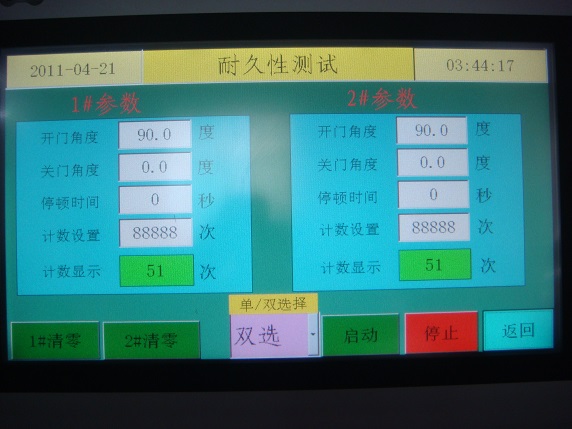

设备采用了先进的PLC程序控制器、人机界面及变频调速控制系统相结合的自动控制方式，以两个750W的减速电机作为主动力，由变频调速系统作为驱动，实现了门开/关速度在10转/分---32转/分间无级可调的目的；同时控制系统对测试过程进行逻辑控制和全程监控并通过直观的视窗对当前测试现状进行反应，包括故障的及时报警和自动停机，从而使测试工作操作更简便、运行更顺利，真正达到了无人值守的目的。

三、技术规范

1、设备使用环境温度------0℃——50℃

2、设备的外型尺寸（长*宽*高）------设备满足：客户最大：宽550*深580*高1850MM

3、设备的电源要求------220VAC/50Hz 1.8KW

4、机械臂运行半径------700mm

5、机械臂运动角度------45°或60°

6、机械臂运行速度------10次/分——32次/分可调

7、门开/关测试次数设置和记录范围------1——999999
