空调焓差室概述

 本系统经精挑细选,由世界最先进的设备组成,达到国际领先水平.

1.冷机系统由国际专家设计,(冷机用德国谷轮),能耗低,工况稳定快

2.温度传感器用世界一流产品,用千野PT100

压力传感器用日本横河

调节仪用日本横河550

3.算法采用世界先进算法,比日本大西更科学,更先进

4.大屏幕TFT全彩液晶屏显示,

美国ELO红外触摸屏控制

5.库体用英国ISOAU聚氨脂库板,不凝露,隔热性能强

6全自动模糊工况控制,自动判稳

7.专业售后服务,24小时服务热线

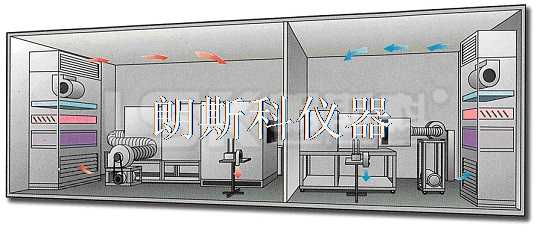

详细资料见下页 实验室平面图

(书面与图如有差异,以平面图为准)

5匹焓差室技术协议

一基本要求：

1，  概要

本焓差室是以焓差法作为空调机制冷，制热量的基本测试手段。为实验室和工厂提供了一套较完整的，高精度的测试手段,要求有热电偶,计算机自动采集显示运行可靠.制造工艺先进.

2，  主要设备及工程：

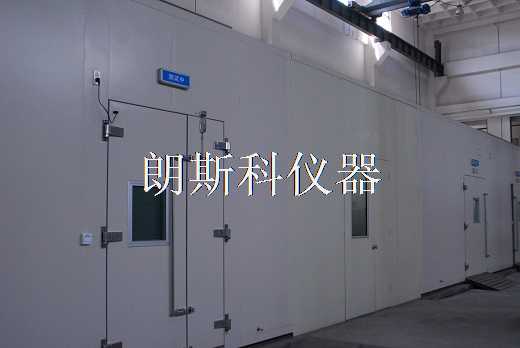

(1)实验室房间结构      (2)压缩冷凝机组        (3)空气再处理设备

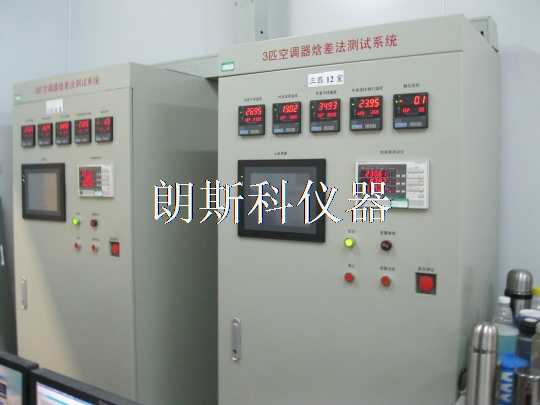

(4)加湿加热器          (5)风量测试装置        (6)控制柜

(7)测量仪表            (8)制冷系统管道工程    (9)配水系统

(10)电气接线           (11)冷却及给水排水系统 (12)计算机系统

3，  其他设备及工程

(1)冷凝积水排除          (2)实验室照明

(3)标准机(甲方自备，用于标定本实验室)

4，  依据标准：

(1)该系统及实验方法依据：GB/T7725-96《房间空气调节器》，GB/T17758-1999《单元式空气调节器》

(2)施工规则依据:国家有关暖通空调,给排水工程施工规范.

5，  测试项目:

(1) 制冷量.

(2) 制冷消耗功率.

(3) 高温制冷量.

(4) 热泵制热量.

(5) 热泵消耗功率.

(6) 电热制热消耗功率.

(7) 低温,超低温制冷量.

(8) 最大运行制冷.

(9) 最小运行制冷.

(10)      最大运行制热.

(11)      热泵最小运行制热.

(12)      冻结实验 (空气流通,滴水).

(13)      凝露实验.

(14)      凝结水排除.

(15)      自动除霜.

(16)      能效比.

(17)      性能参数.

6，  技术条件：

(1) 采用标准机标定，在额定工况下与国家测试中心相比偏差小于2%。

(2) 一次性装机连续5次测量的冷量重复性偏差小于2%。

(3) 一次性装机连续7次测量风量偏差小于2%。

(4) 系统为自动控制测量型

(5) 系统具有过热及水位保护,并且加热和加湿与风机运行互锁.

(6) 系统具有故障显示功能.

(7) 除正常检测实验外,系统增加了热电偶温度测量,1点压缩机频率测量,2点冷媒压力测试.

(8) 隔室温度控制范围:室内侧10℃--35℃,室外侧为-8℃--55℃,控制精度0.2℃，测量精度0.1℃，温场控制：距地面2300mm高的范围内，其垂直方向的温度梯度在-8℃～55℃范围内≤0.5℃/m，其余≤1℃/m（共分三层，距离为：下层距地面300mm；中层距地面1000mm；上层距天花板650mm）。.用空气采样器采样被测机温度.

7，  场地要求：

(1)占地面积：10MX10M      厂房净高>3.8M

(2)电源:3相5线  380V 50HZ 150KVA

(3)供水量:2T/H 至施工现场

(4)实验室地面负荷:0.5T/MM

1，  空调焓差室技术条件：

(1) 采用标准机标定，在额定工况下与国家测试中心相比偏差小于2%。

(2) 一次性装机连续5次测量的冷量重复性偏差小于2%。

(3) 一次性装机连续7次测量风量偏差小于2%。

(4) 系统为自动控制测量型

(5) 系统具有过热及水位保护,并且加热和加湿与风机运行互锁.

(6) 系统具有故障显示功能.

(7) 除正常检测实验外,系统增加了热电偶温度测量,1点压缩机频率测量,2点冷媒压力测试.

(8) 隔室温度控制范围:室内侧10℃--35℃,室外侧为-8℃--55℃,控制精度0.2℃，测量精度0.1℃，温场控制：距地面2300mm高的范围内，其垂直方向的温度梯度在-8℃～55℃范围内≤0.5℃/m，其余≤1℃/m（共分三层，距离为：下层距地面300mm；中层距地面1000mm；上层距天花板650mm）。.用空气采样器采样被测机温度.

2，  场地要求：

(1)占地面积：10MX10M      厂房净高>3.8M

(2)电源:3相5线  380V 50HZ 150KVA

(3)供水量:2T/H 至施工现场

(4)实验室地面负荷:0.5T/MM
