美标30立方米空气净化器性能测试舱

1、 项目概述

本测试舱体依照美标《ANSI/AHAM AC-1-2006(ANSI/AHAM AC-1-2002及AHAM AC-1-2005修订版)》的要求，建立测量空气净化器本标准方法测量特定测试室内用空气净化器去除之悬浮颗粒物相对数量。本标准方法还包 含空气净化器使用功率和备用功率测试方法。

工序流程

使用操作中包括工况净化舱体、测试实验、采集测试、计算确认测试记录、净化舱体、排风等的关键节点。

四、 美标30立方米测试舱项目配套及要求

1、 项目方案布局

测试舱安装实验室，具体尺寸按照实际的安装布局。

2、 配套水电气

无。

3、 兼容部品

无。

六、项目总体要求

1、 项目（设备）效率要求

测试舱整体项目建设必须参照以下标准：

ANSI/AHAM AC-1-2006

(ANSI/AHAM AC-1-2002及AHAM AC-1-2005修订版)

GB 50243-2002通风与空调工程施工验收规范

GB 7251-1997低压成套开关设备和控制设备

能按照要求进行实验测试。

2、 项目（设备）品质要求

（1）保修期为交货后1年。

（2）保修期间发生故障免费修理，保修期后终身有偿优惠维修。设备发生故障时，24小时内有技术响应，必要时，三个工作日内到位。

3、 项目（设备）安全要求

（1） 设备有温度、电压、电流等异常保护装置

（2） 电气安全设计符合相关国标要求

（3） 温度调节控制系统有完备的保护措施(必要的联锁、互锁、防过流、防过热、防干烧、防高压、防低压、防高温、防低温、防缺水、防缺相、防漏电)和声光报警功能

（4） 试验室设计有急停装置。

（5） 测试室内部的插座应同时具有漏电保护和短路保护功能。

4、 项目（设备）零部件要求：无。

5、 项目（设备）涂装要求米白色汽车漆。

6、 项目（设备）指示/铭牌要求

美标30立方米测试舱设备要有明确的指示灯显示设备运转状态：

a) 绿灯：设备正常运转中

b) 黄灯：设备休止或其它

c) 红灯：设备异常或故障

7、 项目（设备）环境要求：适应:室内正常环境温湿度,无污染粉尘、气体。

七、项目详细技术要求

试验舱温湿度要求：

7.1 频率（60+1）Hz

7.2 电压空气净化器工作电压：（120 + 1）V

7.3 测试室环境温度 测试CADR和运行功率时，测试室环境温度为 （21 ±3 C），相对湿度为（ 40%±5%）。

八、  测试室结构（允许使用同等替代材料和设备）

注：测试室内不得使用硅质填缝剂。

测试室尺寸：     内部尺寸10 ½x12x8英尺，1008立方英尺（3.2x3.7x2.4米，28.5立方米)框架：     标准结构2 x 4英寸（5.1 x 10.2厘米），地板线内外用填缝剂密封

墙壁：     ½ 英寸（1.3厘米）墙板，下部3/8英寸（(0.9 厘米)胶合板

地板：     无缝全宽油布地板或乙烯塑胶地板，表面光滑

过滤：     高效微粒空气（HEPA）过滤器，可有效去除0.5微米的DOP香烟烟雾（1000cfm）。

    预过滤器：60%ASHRAE效率；粗过滤器：20-30%ASHRAE效率。

涂料：     白色耐洗半亮乳胶漆

吊扇：     3叶36英寸（0.91米）吊扇，转速359RPM，编号4C852，0.5A，120V，28磅（12.公斤）。循环再调节电  750 cfm (21.5 m/m)风扇，4 in. (10.2 cm) WG，3/4 HP电机，三相208V3

机和风扇：再循环风机       再循环风机的电机中心离地板60英寸（1.5米），风机离后墙15英寸（0.4的位置：     米）。

台架：     高度：离地29.25英寸（0.74米）

桌面尺寸：14 x 22 x 1英寸（0.36米 x 0.56米 x 0.03米）

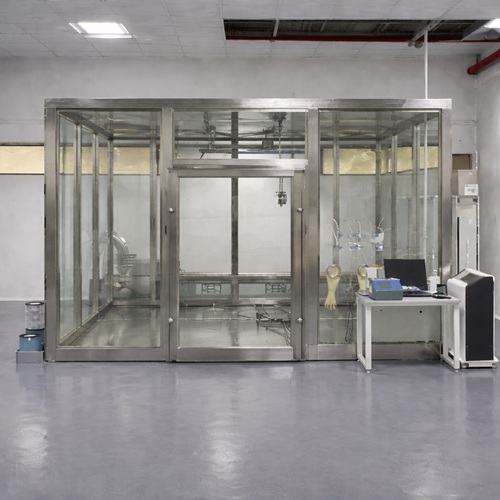

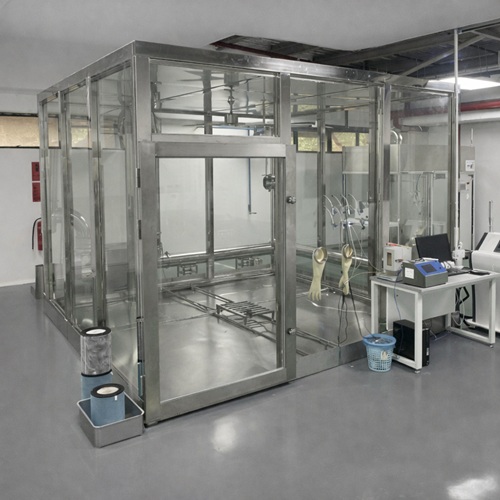

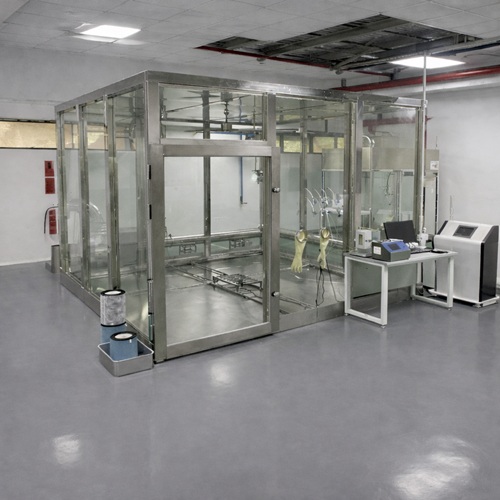

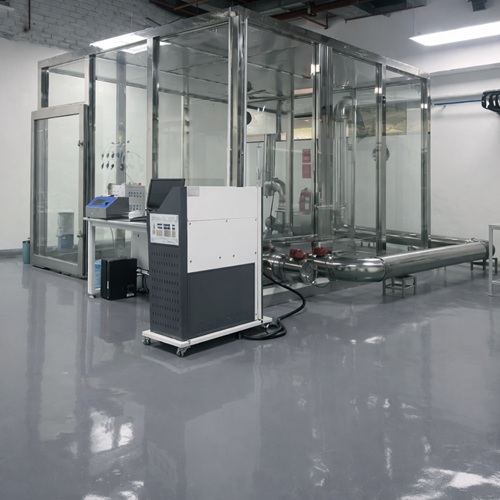

美标30立方米测试舱测试室测试室内安装有 30 立方米测试舱、舱内背景控制系统、气体污染物发生器和测试

仪器、温度与湿度调节系统等，环境试验舱内试验室尺寸为： 3500D×3400W×2500H mm
