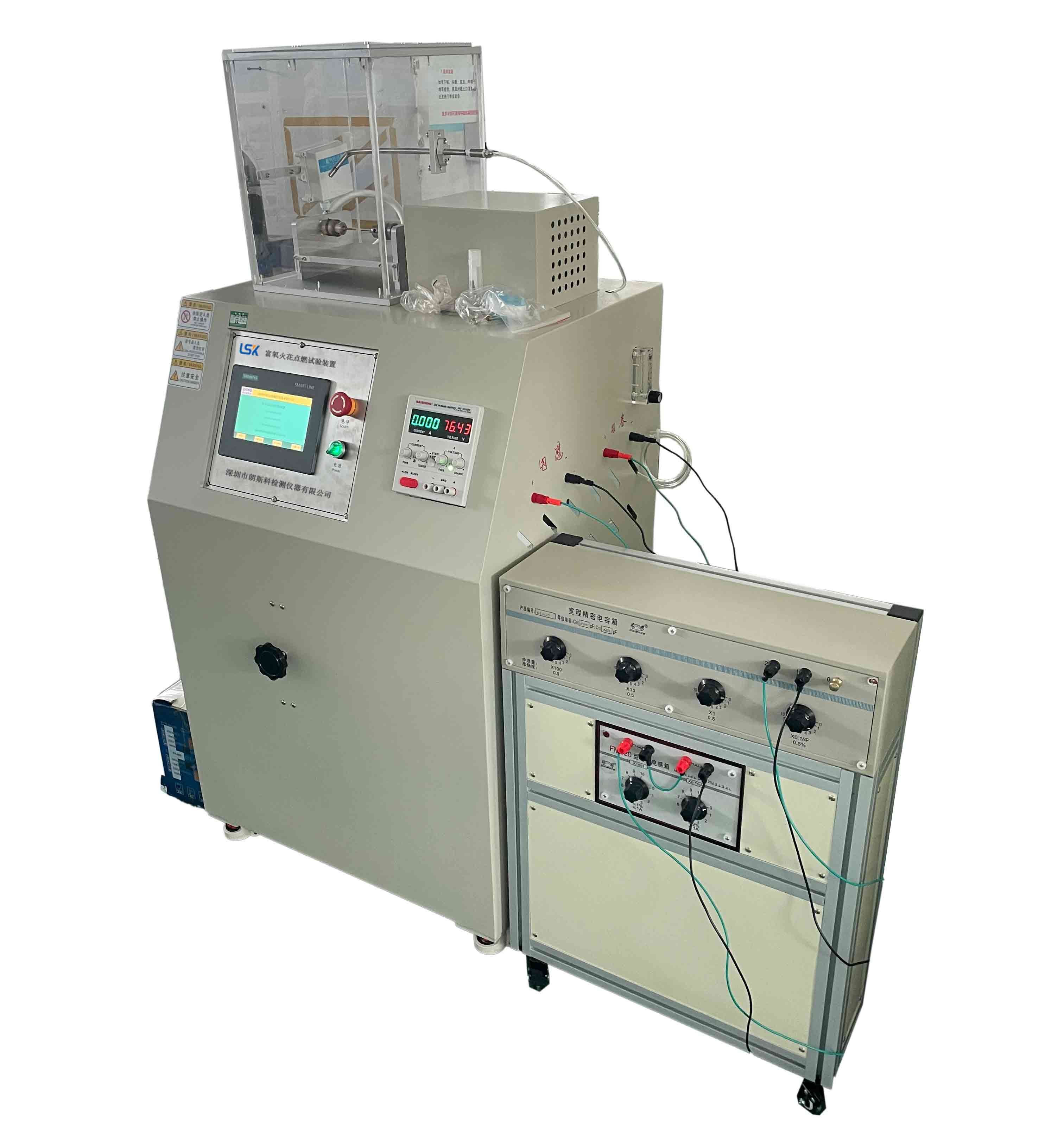

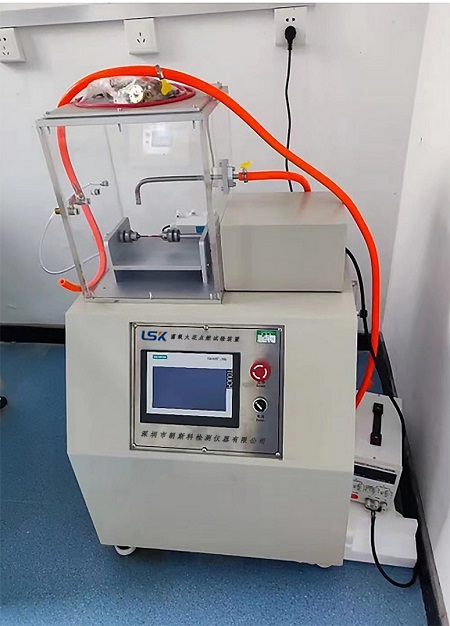

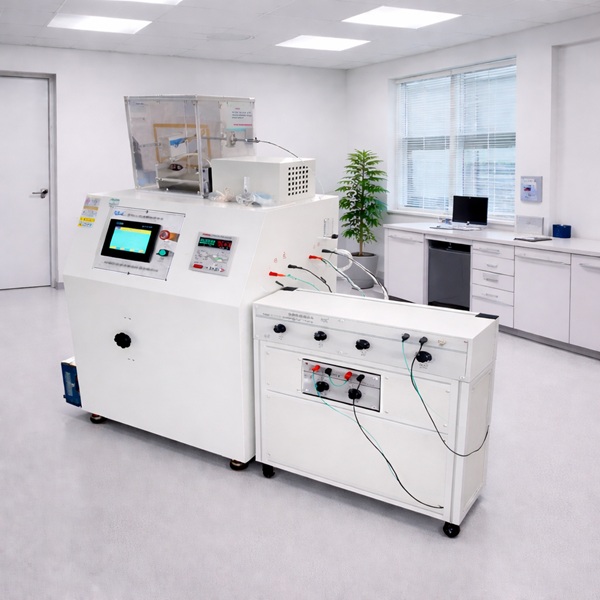

一、设备概述:

富氧火花点燃试验装置完全满足标准IEC60601-1:2012 Sub-Clause 11.2.21章节以及GB9706.1-2020中第11.2中条款试验要求，

适用于ME设备或ME系统的生产制造商或医疗器械监督检验机构使用。富氧环境是指环境压力不超过110kPa时氧浓度大于25%

;或者环境压力大于110kPa时，氧分压力大于27.5kPa。本试验装置用于富氧环境中医疗器械板卡或器件的火花点燃试验，利用

此装罟进行火花点燃试验以确定是否存在点燃源。采用德国西门子PLC触控屏，自动化测试，自动采集试

验过程中的电压电流数据，并通讨仪表显示。

二、设备结构原理:

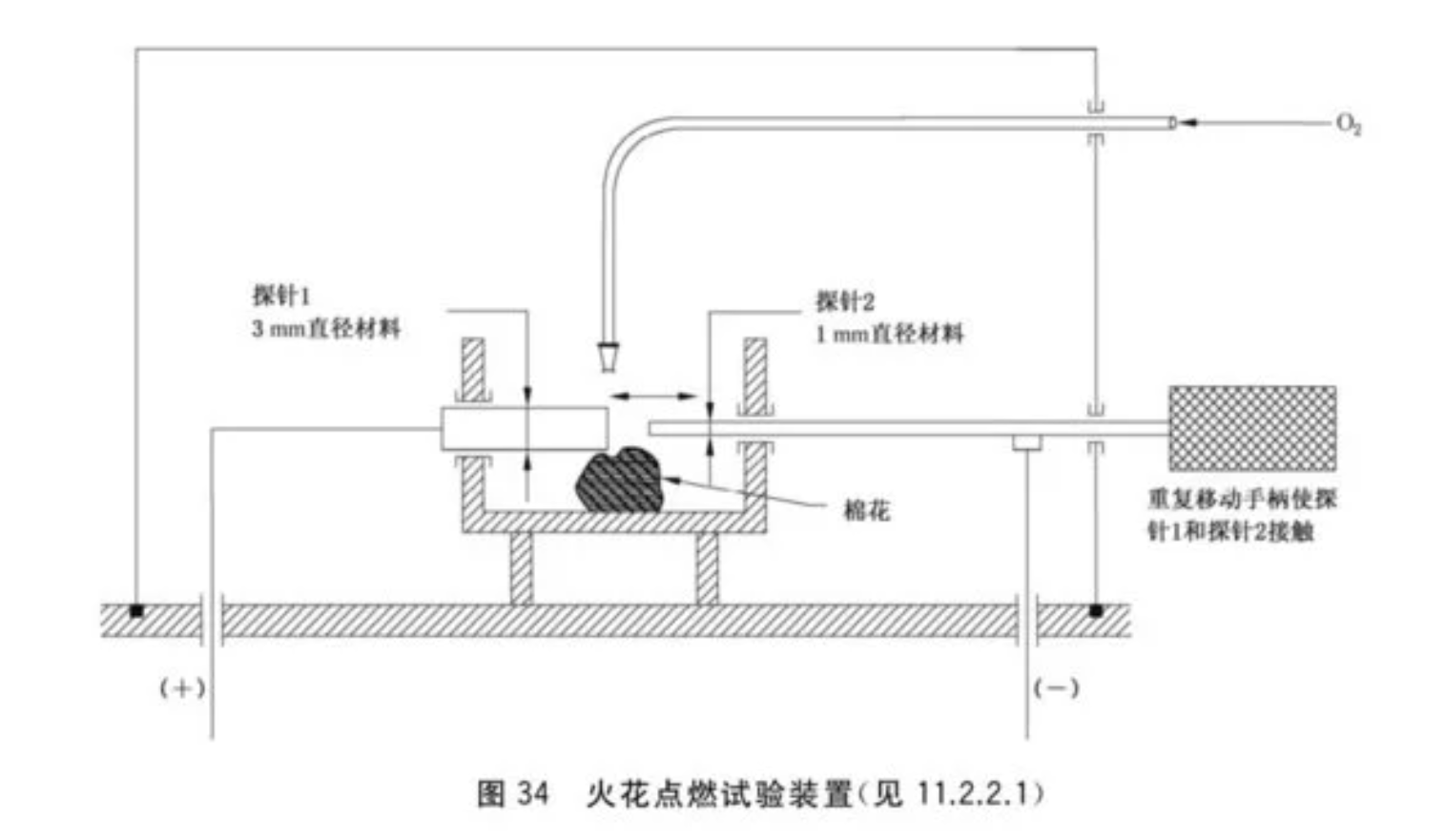

富氧环境火花点燃试验装置主要根据以下标准原理图设计而成。将用经过考虑的材料制成的两个接片相对放置(见下图)。一个直径为1mm.

另一个直径为3mm。电源连接到图示的+-引脚。在靠近两个接头接触面的地方放罟一片棉花。通过一个导管将氧气以小干0.5m/s的速度持

续喷到接触面，将阻极向阳极移动以靠近接触面，然后回拉使其分开。至少重复300次以确定火花是否会点献，如果由干电极表面变坏使火

花变小，用锉刀清理电极。如果由于氧化棉花变黑并更换它。

三、主要技术参数:

1、试验速度:0~60次/分(可预置)；

2、试验次数:1~9999次(可预置)，显示当前试验次数，试验完成后自动停机并报警提示;

3、撞针移动行程可调范围0~80mm(可预置)，实时显示当前位置:

4、监控参数:氧气浓度，氧气流量(可调节0~3L/min);

5、开路电压:0~100VDC:电压显示精度0.1V+%5;

6、短路电流:0~100ADC;电流显示精度0.1A+%5;

7，报警deng状态指示:绿灯自动运行中，红灯停止中，峰鸣器故障报警提示:

8、在线监控:在测试过程中可通过视频监控系统实时监控测试过程并记录保存，可通过有线或无线进行上传至上位控制系统；

9，配罟独立通风系统和照明系统，便干观察撞针碰撞瞬间拉弧；

10、设备外置电源负载箱

1.可编程直流电源:

输出电压:0~300V可调;输出电流:0-20A可调;

2.可调电阴:0~200Ω，功率3KW:
