一、测试装置简介

朗斯科电风扇性能测试装置依据国标GB/T 13380-2007《交流电风扇和调速器》附录A建造的，满足GB/T 13380-2007《交流电风扇和调速器》和GB 12021.9-2008《交流电风扇能效限定值及能效等级》的要求，为了行文方便，并且因为测试方法基本一样，能符合台扇、璧扇、台地扇、落地扇等风量测试要求

二、技术条件

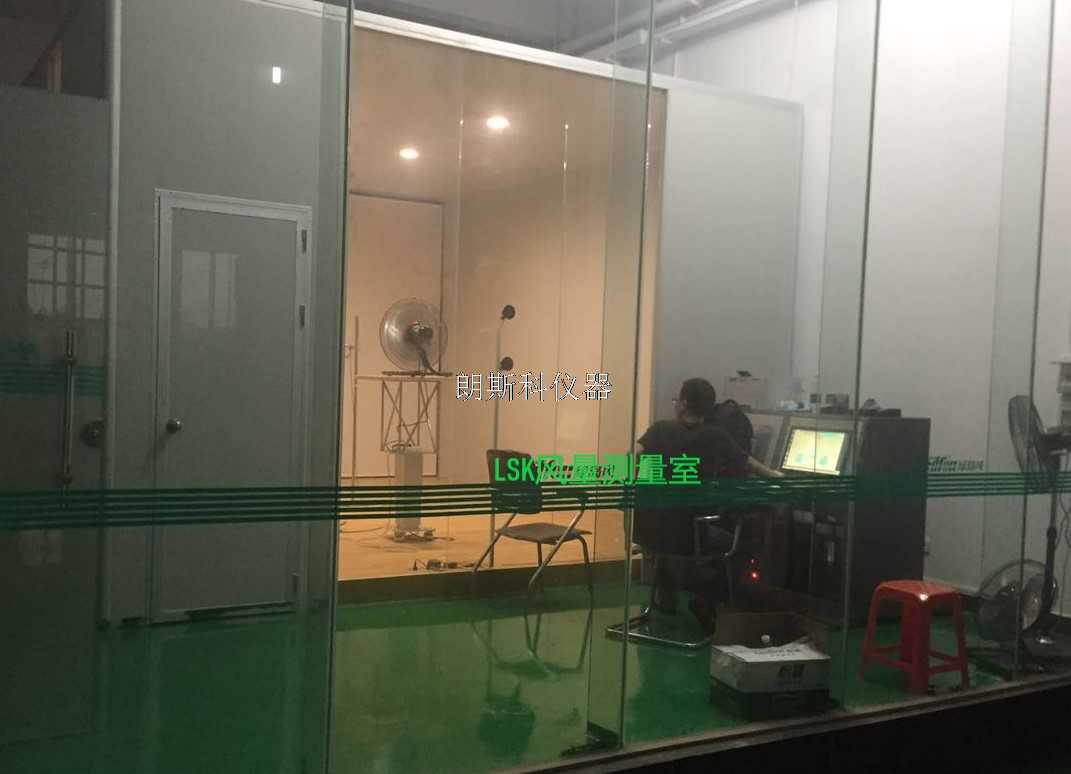

1、环境温度控制：20±5℃，因此，建议将测试屏蔽室安装在有中央空调的房间或安装独立空调，并控制屏蔽室外地气温必须低于20℃，就可保证满足测试要求。

2、被试电风扇扇叶中心距离地面高度：台扇、壁扇、台地扇、和转页扇为1200mm，落地扇为1500mm（当400mm及以下的落地扇在长度为4500mm的试验室测试时，其高度为1200mm）；

3、风速表的叶片平面与被试电风扇的扇叶平行，距离为被试电风扇扇叶直径的三倍；增加测试装置定位机构，可以自动定位。

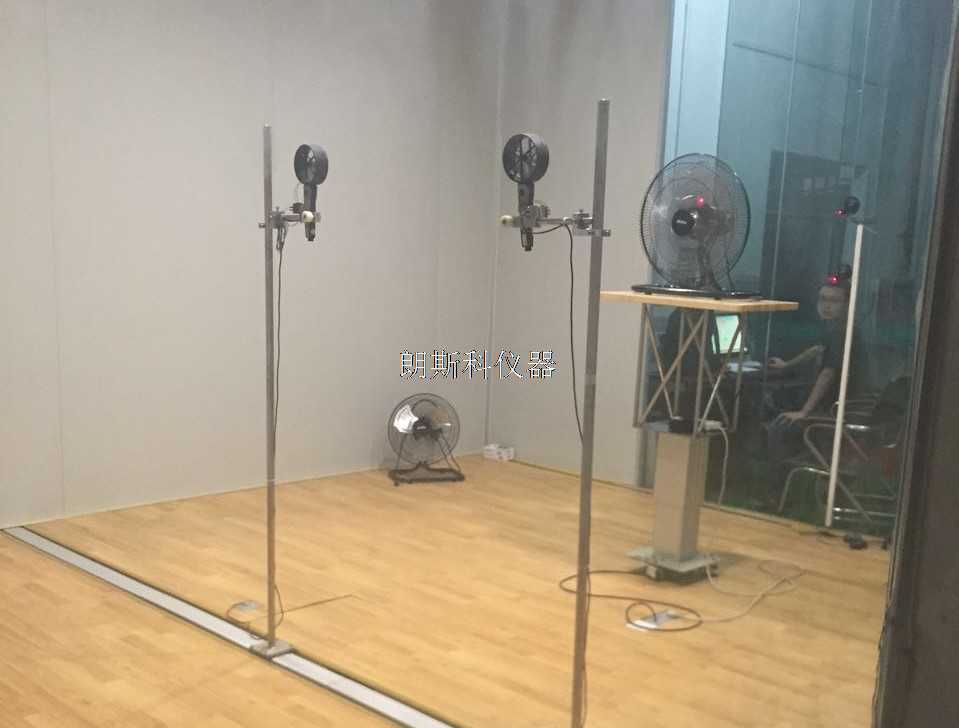

4、风速表在试验平面内，沿着与扇叶轴线成垂直相交的水平直线上，向左右两个方向移动，系统装有对射激光束，可以很直观的定位风速表，使风速表叶片的轴线始终与电风扇扇叶的轴线相平行，风速表的架置机构应对气流的阻碍尽可能小；

三、装置要求

1、装置应符合GB/T13380-2007标准关于风量测试的要求，设计合理、自动化程度高、使用方便、经久耐用，使用厚度至少是30mm的钢板精加工而成，承重及抗振能力强；

2、测试范围：200mm～600mm的台扇、壁扇、台地扇、顶扇和转页扇、落地扇；

3、系统采用计算机控制，能显示出每一测试点的风速值、一般每3分钟一个测点（包括走位、延时及测试时间），每一圆环的平均风速及点风量，能自动生成检测结果和过程曲线，并其打印出来。计机配置不低于250G硬盘、17寸液晶显示器、2G内存；（联想电脑）

4、试验时，应从距离扇叶轴线20mm左右两点处开始测量，以每40mm的增量沿着水平直线逐点向两边移动，直到所测得的平均风速下降到低于24m/min时为止；

5、风扇固定架及风速表座具备万向调节云台，安装高度也能在要求的范围内方便的调节；

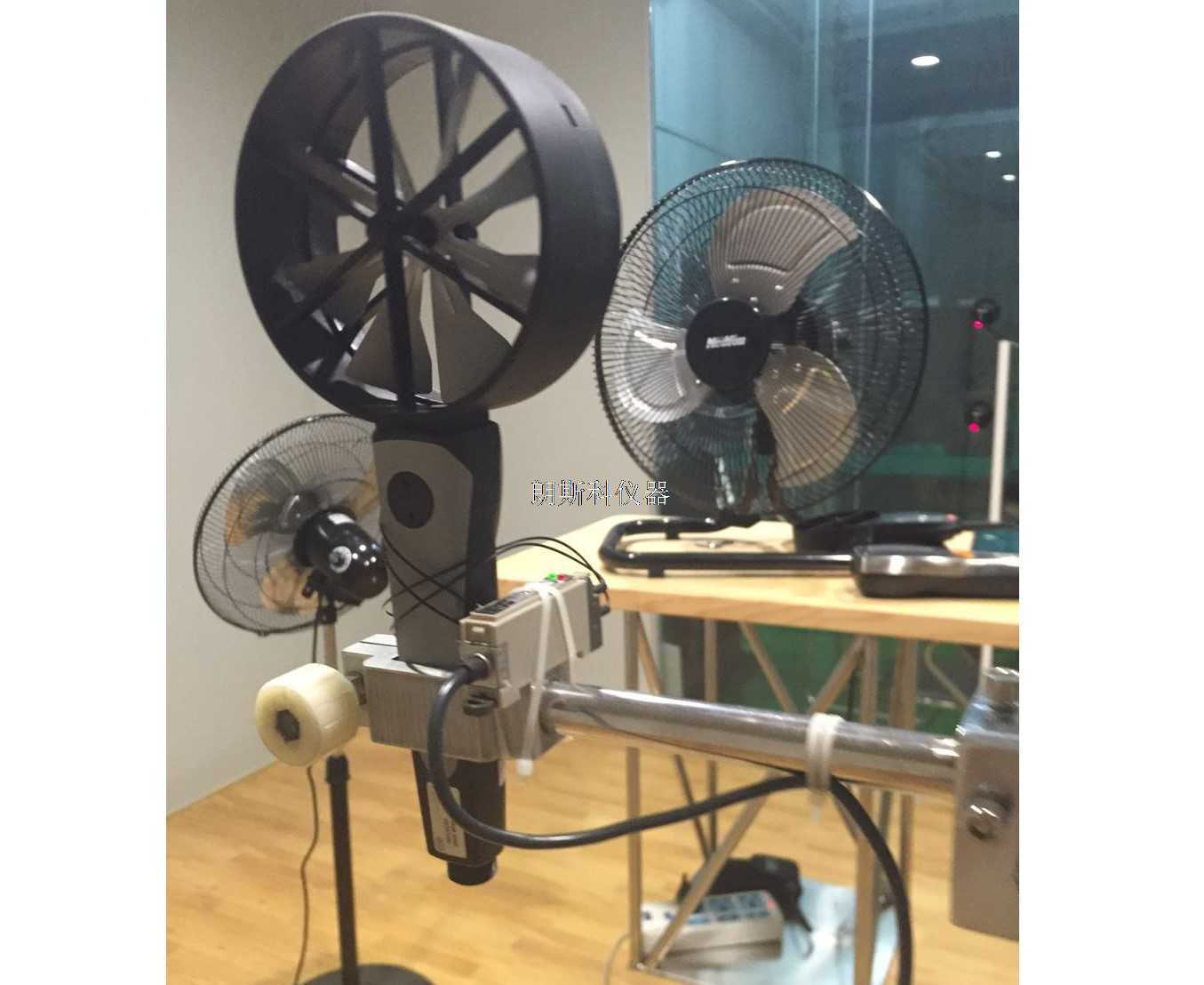

6、风速表采用德国产435型或质量与其相当的进口风速表；

7、系统应配有可测电压、电流（真有效值）、功率的多功能电量测量仪和500VA变频（±1%）调压电源；
