概述：

   吸油烟机风量测试装置是根据IEC标准并采用日本先进技术研发制造的风量测试系统。

其基本测试原理是：在测试风洞中模拟试品的实际工作状态（由辅助风机使试品出风口压力与要求的一致），然后测出风洞中喷嘴两侧的气压差，再由标准公式计算出此时对应的风速，最后乘以喷嘴面积和相关流量系数而得出风量。

该装置采用计算机自动测控方式，只需人工安装试品和更换喷嘴，测试一台试品全过程只需十分钟。可以测绘静压与风量、风量与转速、电流、功率、效率等对应曲线。还可以对试品在吸入和排出

两种状态下进行测试。具有方便快捷、稳定可靠、重现性好等特点。满足相关产品的科研和生产过程中测试使用。

1.产品名称：吸油烟机风量测试装置

2.型号规格： LSK-FLS-1

3.标准依据:  IEC61591、GB/T1236、 GB/T14806以及相关产品标准。

4.适用产品: 散热风机、轴流扇、换气扇、吸油烟机、送风机等。

5.性能及特点要求：

1）装置采用多喷嘴式风室型结构。可根据所测流量来选择相应的喷嘴，故一台装置可以测量的流量范围广。

2）出气和吸气测试两用。

3）配置了辅助风机，故可以测得流量为零及静压为零的全范围性能曲线。

4）由电脑及其周边设备实现自动测试、演算及数据输出，图形显示打印测试结果。人机对话操作简单，精度高，省时省力。

5）测试项目：P-Q特性（流量与静压的关系）、Q-η特性（流量与效率的关系）、流动阻力及同步测定被测体的转速、电流、功率。

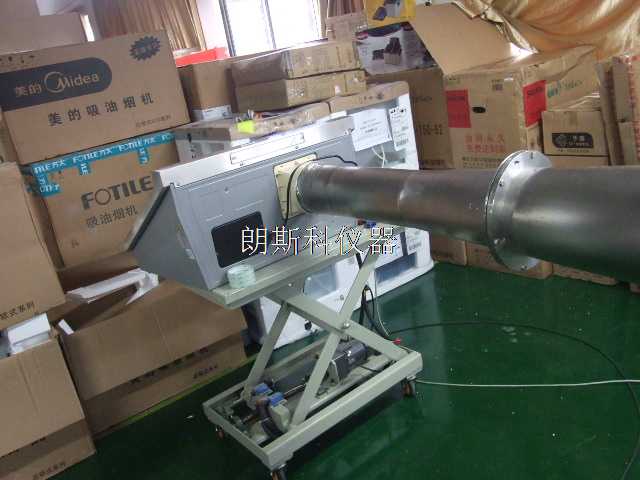

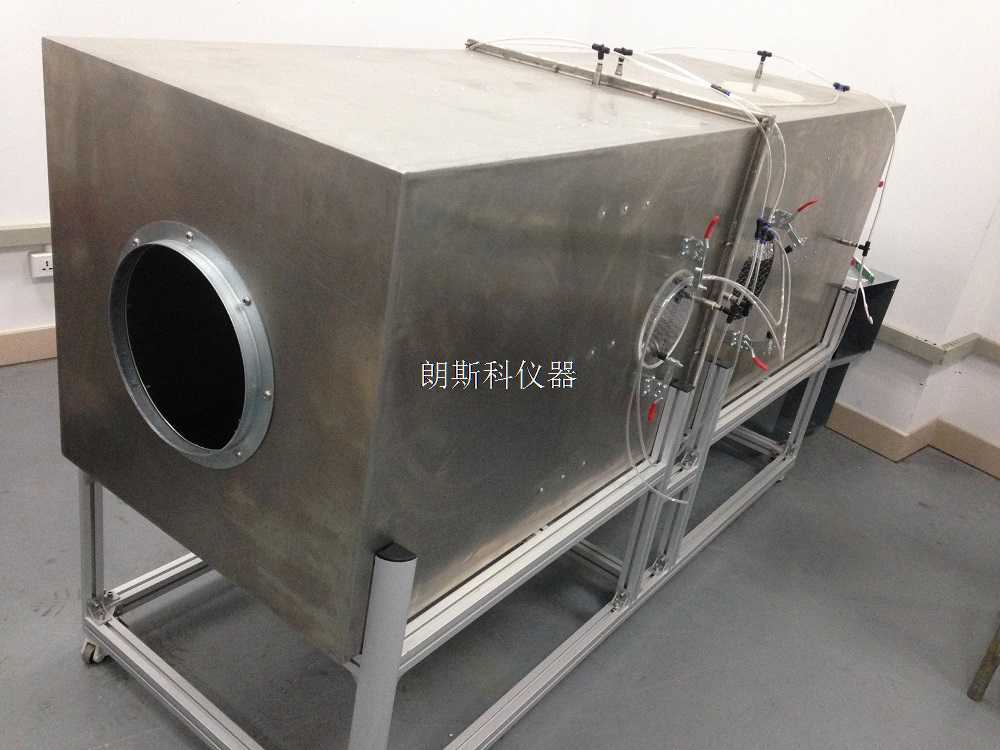

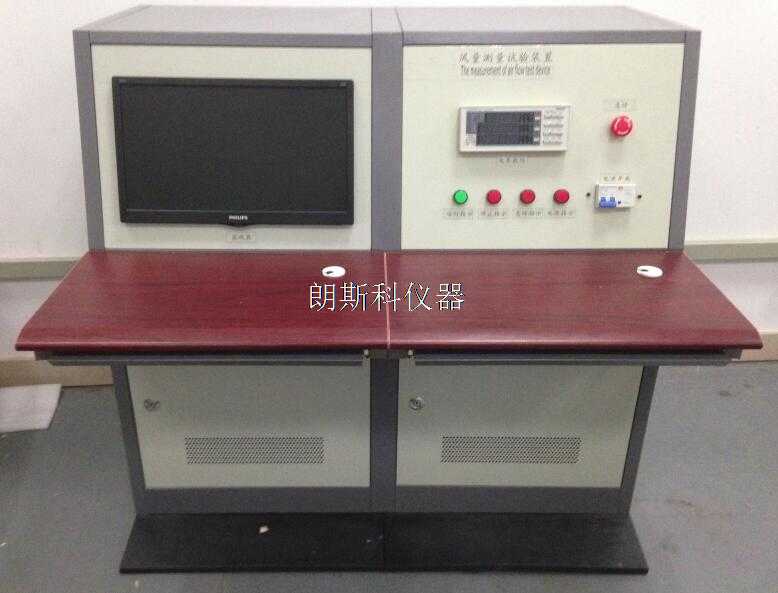

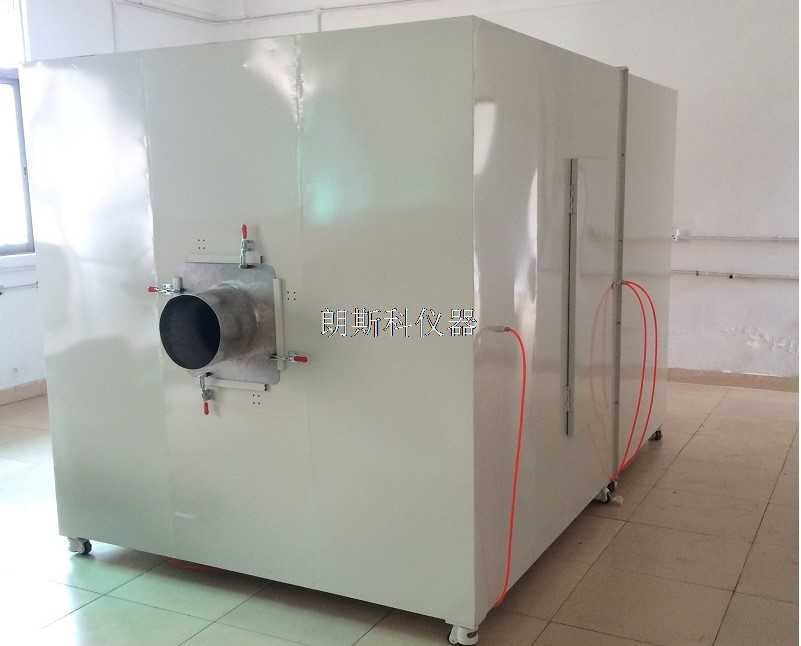

测试系统， 主要构成：风量测试风洞、辅助风机及风门调节机构、测控电气柜（包括变频电源、电参数测量仪、压力变送器、转速表等）、品牌电脑、打印机、试品升降台、试品安装法兰及测试风管。

     系统功能：由计算机提示输入试品参数和测试相关数据后，便可实现全部自动测控功能：包括、风量测量；电压、电流、功率测量；转速测量、温湿度和大气压测量、测试过程提示、数据表格、相关曲线等。

吸油烟机风量试验装置各参数测试范围汇总

吸油烟机风量测试装置各参数测试范围汇总
