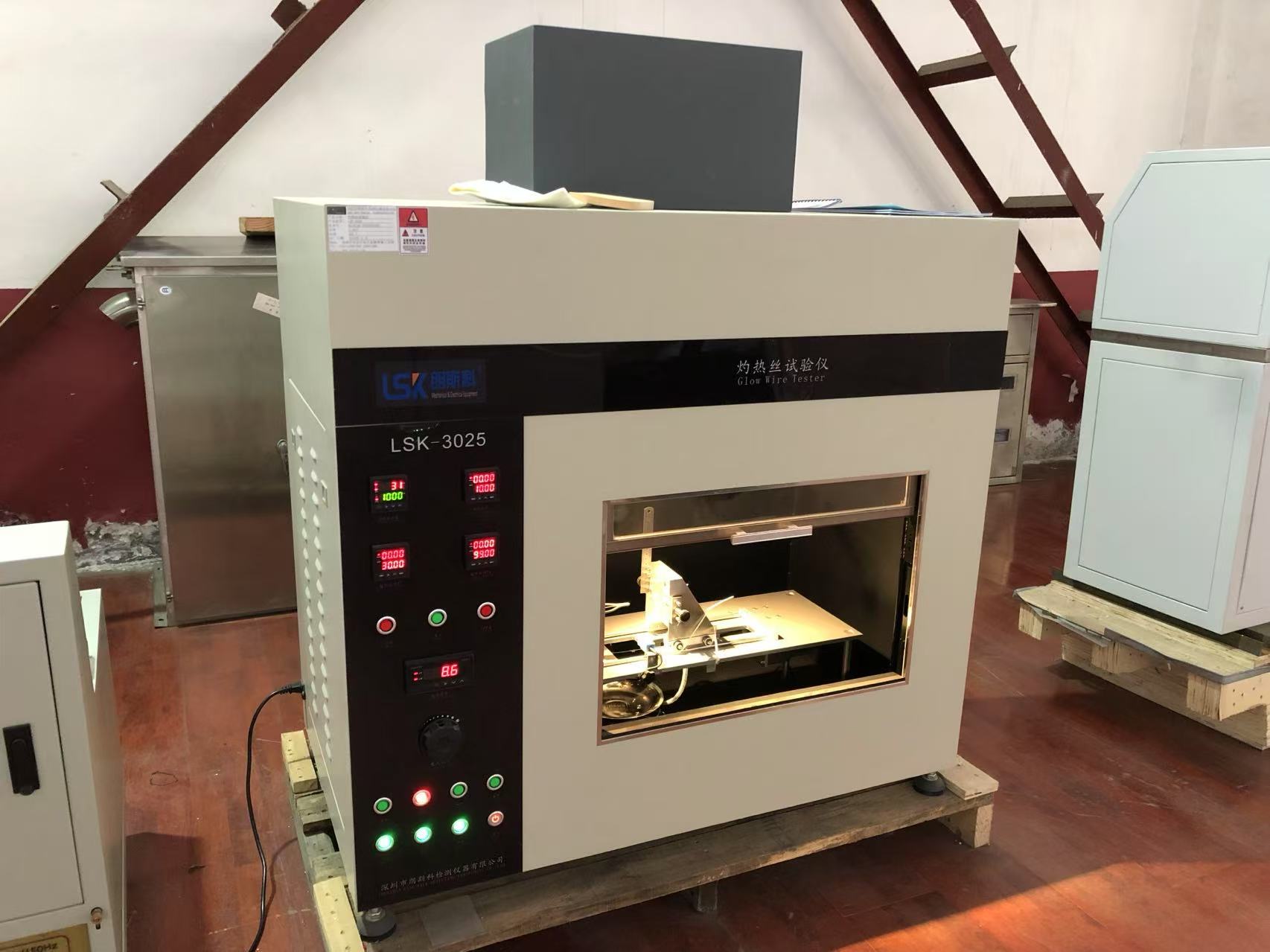

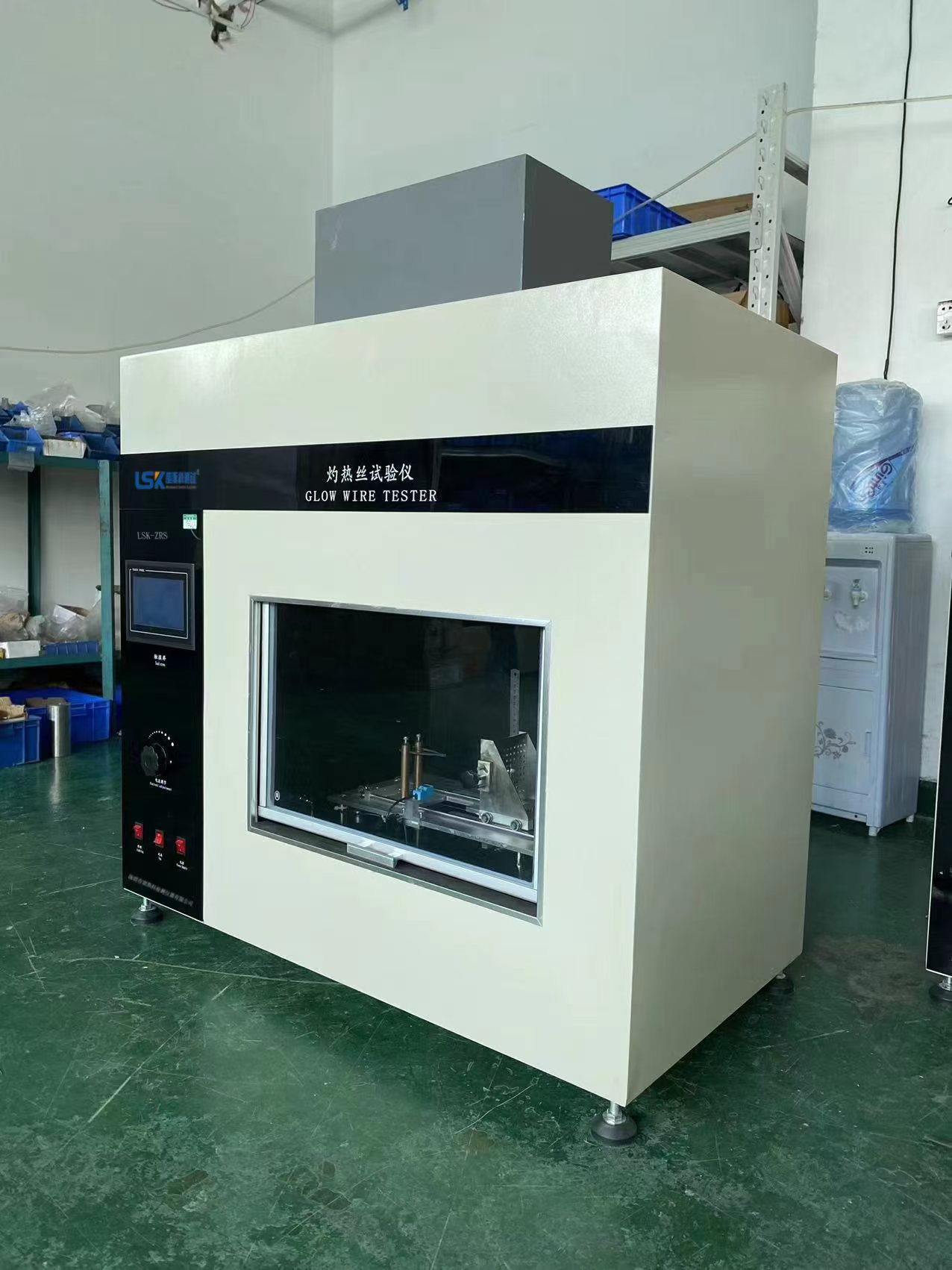

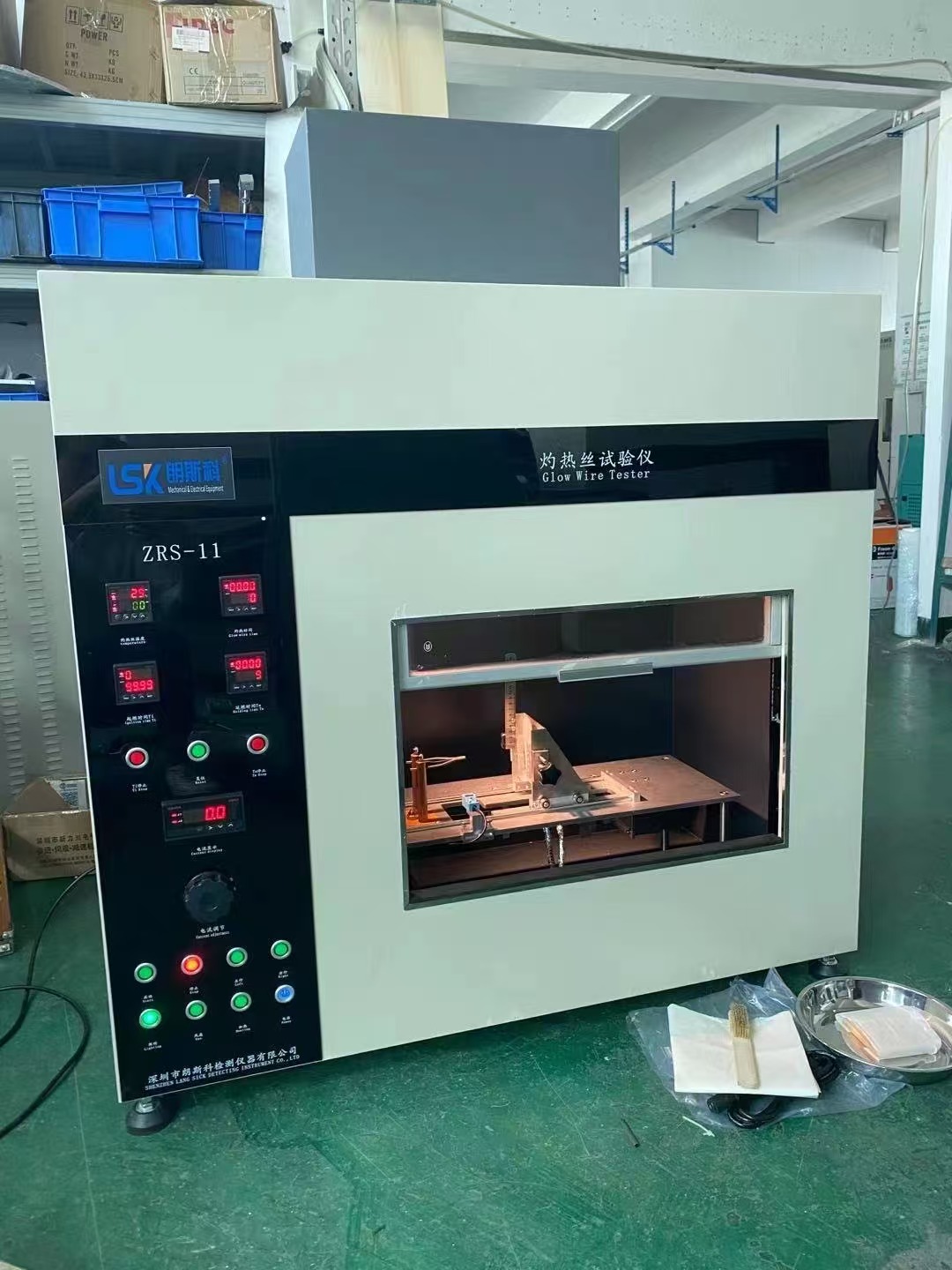

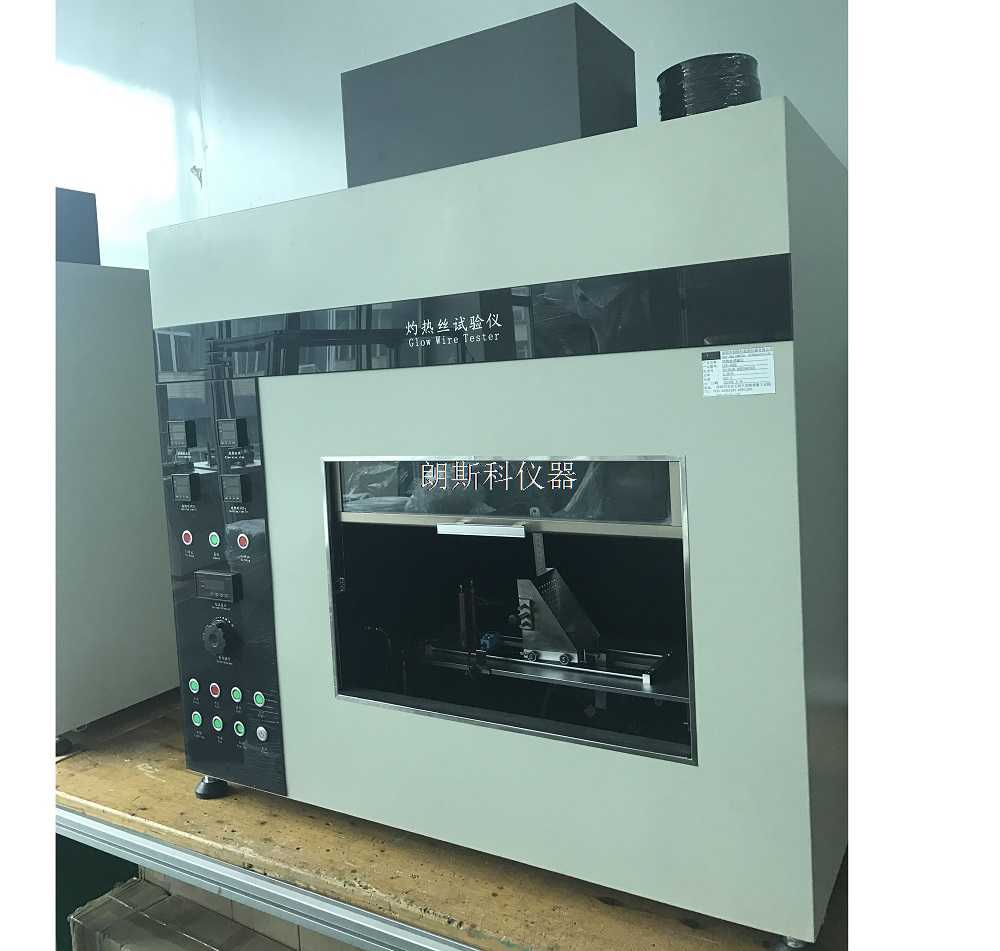

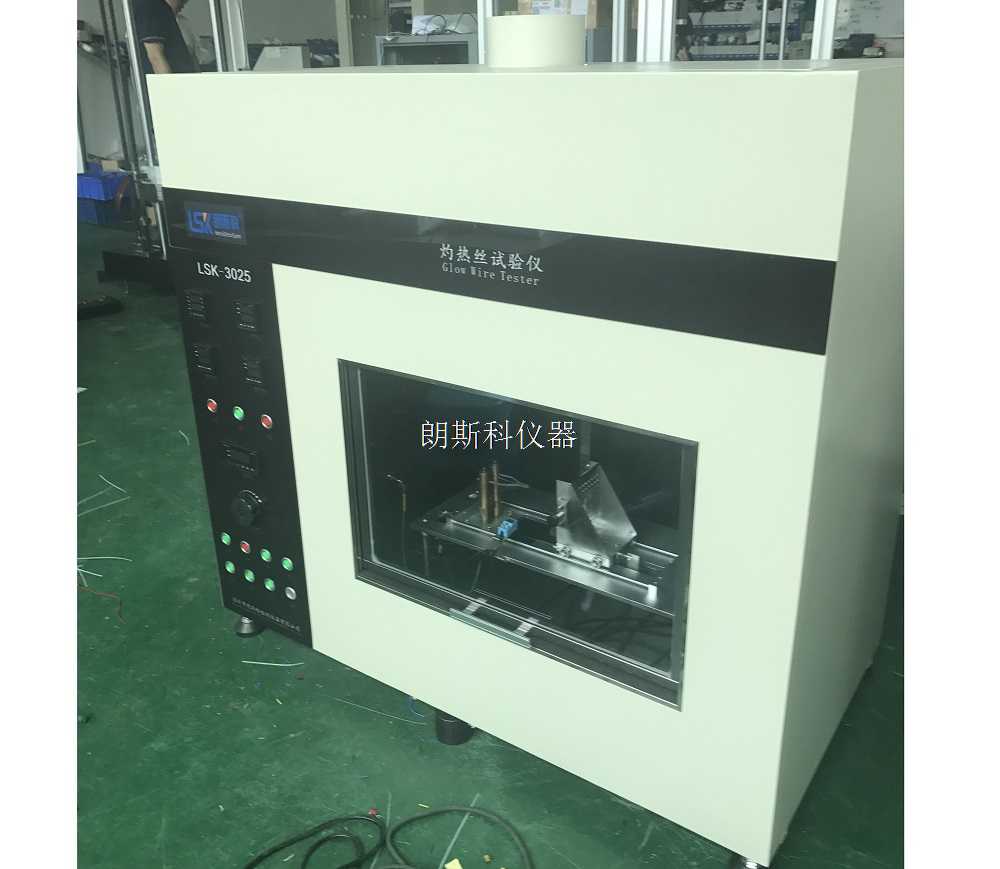

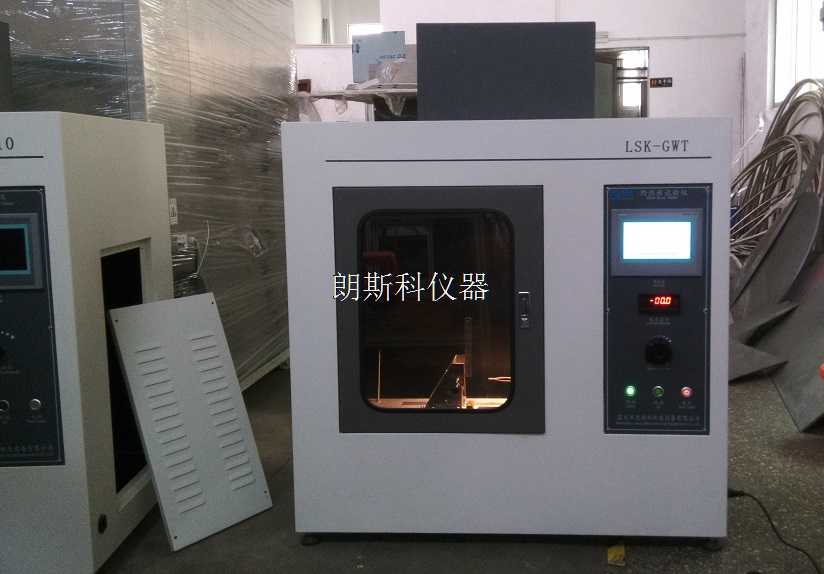

灼热丝试验仪（可选触摸屏控制型）

试验标准：

本装置符合IEC60695-2-10～IEC6 0695-2-13(GB/T5169.10-2006~GB/T5169.13-2006)《灼热丝/热丝基本试验方法，灼热丝试验装置和通用试验方法等》和UL746A、IEC829 DIN695、VDE0471等标准规定使用无火焰起燃源程序仿真试验项目。

试验目的：

灼热丝试验仪将规定材质 (直径4mm ，Ni80/Cr20) 和U形状的电热丝用大电流加热至试验温度 ( 550 ℃ ～ 960 ℃ )1min 后，以规定压力 (1.0N) 垂直灼烫试品 30s ，视试品和铺垫物是否起燃或持燃时间来测定电工电子设备成品的着火危险性；测定固体绝缘材料及其它固体可燃材料的起燃性、起燃温度(GWIT)、可燃性和可燃性指数 (GWFI) 。

试验范围：

本装置适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、信息技术设备、电气事务设备、电气连接件和辅件等电工电子产品及其组件部件的研究、生产和质检部门，也适用于绝缘材料、工程塑料或其它固体可燃材料行业。

主要技术参数：

灼热丝试验仪

1、 灼热丝温度： 550~1000℃范围内连续可调

2、 灼热时间：   0-999.9s±0.1s可调 (一般选择为30s)
3、 起燃时间：   0-999.9s±0.1s，自动记录，随意暂停
4、 熄灭时间：   0-999.9s±0.1s，自动记录，随意暂停
5、 热电偶：Φ0.5mm的德国进口K型耐高温铠装热电偶，铠装套耐热1100℃(优于标准)
6、 灼热丝：φ4镍（80％）铬（20％）按规定尺寸制成；

7、 烫入深度：7mm±0.5mm（保持1N±0.2N的压力烫入试品）
8、 试验速度：14mm/s 。
9、 自动退离：试样达到规定灼热时间后，自动退离灼热丝；

10、试验背景：黑色背景。

11、试验过程：试验程序自动控制，独立抽风

12、参照标准：GB/T5169.10 , IEC60695，UL746A

13、工作室体积：0.5 m3（可根据不同标准定做0.75 m3 或 1 m3 ），燃烧室与控制器在同一箱体

14、设备外尺寸：1000mm宽×650mm深×1300mm高

15、工作电源：AC220V，50Hz
