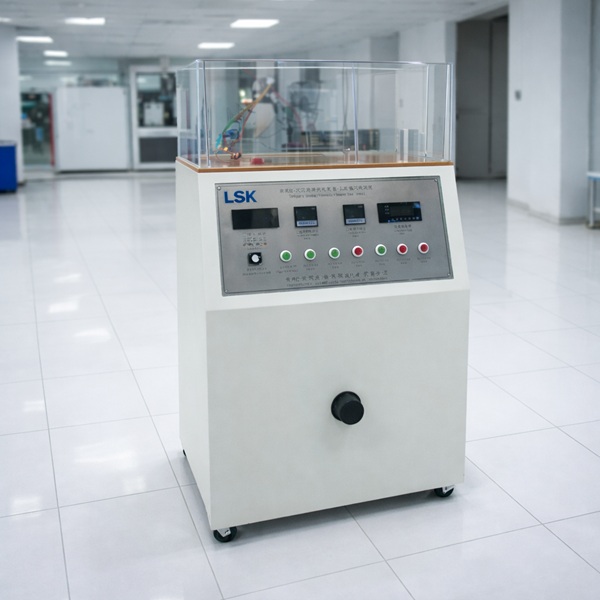

高电压起痕试验仪依据标准

GB/T6553-2003/IEC60587-1984 和 ASTM D2303《评定在严酷环境条件下使用的电气绝缘材料耐电痕化和 蚀损的试验方法》

产品特点： 试验仪由试验部分和控制部分组成采用一体化设计，方便现场安装和调试。试验箱外壳及结构件采用

SUS304 不锈钢或黄铜制造；电极头为 SUS304 不锈钢，耐高温耐腐蚀；滴液计数准确，控制系统稳定可靠。 适用范围：

在电器产品受潮湿和杂质环境的影响下，不同极性带电部件之间或带电部件与接地金属之间可能会引起 绝缘上的漏电，产生的电弧对电器造成击穿短路或由于放电使材料电蚀损，甚至起燃导致火灾。漏电起痕试 验就是模拟上述情况对绝缘材料进行的一种破坏性试验，用以测量和评定在规定电压下，绝缘体在电场和含 杂质水的作用时的相对耐漏电起痕性，适用于电工电子产品、家用电器的固体电器绝缘材料及其产品，如： 继电器插座、转换开关盖、接触器等。

性能参数:

试验电压电流               500～10kV(可调) (数显)；5～60mA（分档可设），短路电流可达 100mA；(数显)

电流控制阻抗

60、50、30、15KΩ或根据实际要求设置，通过切换分别实现次级试验电流

10、22、33 和 40mA 的要求

次级限流电阻               15KΩ或根据实际电路要求设置；

试验电极

2 对，分别是光滑无毛刺不锈钢电极 0.15mm 厚，12.7×25.4,夹角 160°；

和钨丝杆电极Φ2.4×45mm，具有与轴线成 30°夹角的头部；

电极对试样的作用力分别为                                 50g±5g。

液滴滴数                                        1 ～ 9999( 数显，可预置 ) ；

 试验风速                                              0.2m/s( 新标准 ) ；

压降                                     1.0A0.1A 时（错误）  ；100mA（正确的）±8%

判断标准 A：当高压回路中通过试样的电流超过 60mA 时到达终点，

起痕判断

此时过电流装置切断电源。

判断标准 B：当电痕达到离下电极 25mm 处的试样表面的标记时达到终点。

外形尺寸                   宽 600mm× 深 500mm× 高 1000mm ，排气孔径 ø 100mm ；

配置                       建议选配电子测重装置

配件                       深度规：深度规的准确度为±0.01mm，探针的端部为半径 0.25mm 的半球形。

试验电压电流       500～10kV(可调) (数显)；5～60mA（分档可设），短路电流可达 100mA；(数显)

电流控制阻抗

60、50、30、15KΩ或根据实际要求设置，通过切换分别实现次级试验电流

10、22、33 和 40mA 的要求

次级限流电阻       15KΩ或根据实际电路要求设置；

试验电极

2 对，分别是光滑无毛刺不锈钢电极 0.15mm 厚，12.7×25.4,夹角 160°；

和钨丝杆电极Φ2.4×45mm，具有与轴线成 30°夹角的头部；

电极对试样的作用力分别为       50g±5g。

液滴滴数       1 ～ 9999( 数显，可预置 ) ； 试验风速             0.2m/s( 新标准 ) ；

压降       1.0A0.1A 时（错误）  ；100mA（正确的）±8%

判断标准 A：当高压回路中通过试样的电流超过 60mA 时到达终点，

起痕判断

此时过电流装置切断电源。

判断标准 B：当电痕达到离下电极 25mm 处的试样表面的标记时达到终点。

外形尺寸       宽 600mm× 深 500mm× 高 1000mm ，排气孔径 ø 100mm ；
