吸油烟机油脂分离度测量装置

设备技术方案及制作

技术方案

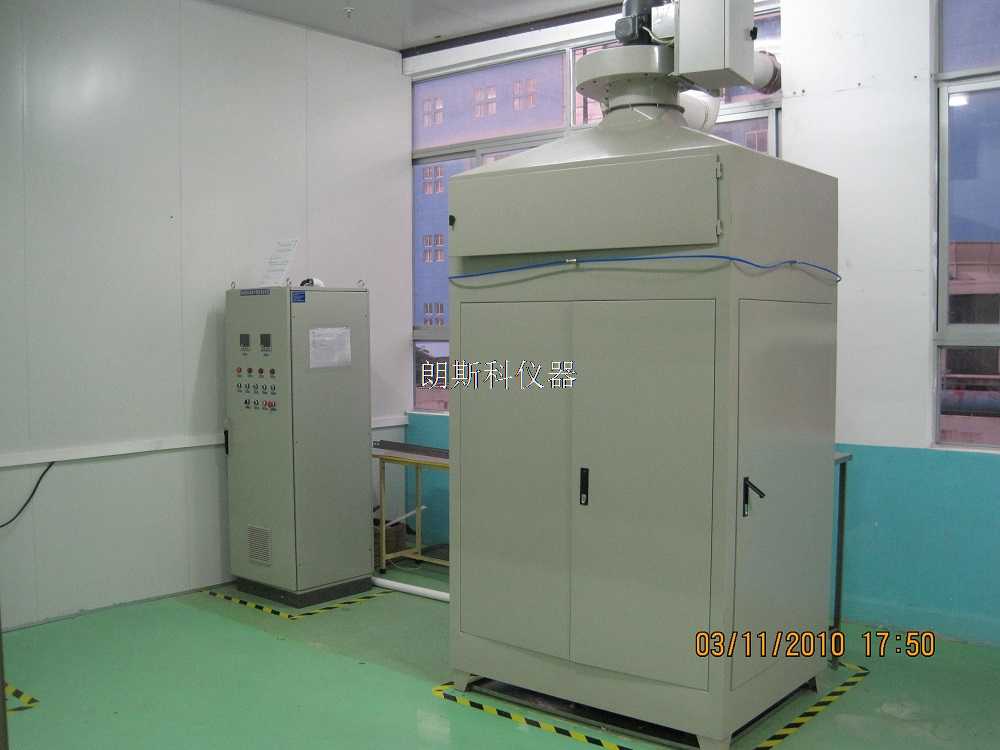

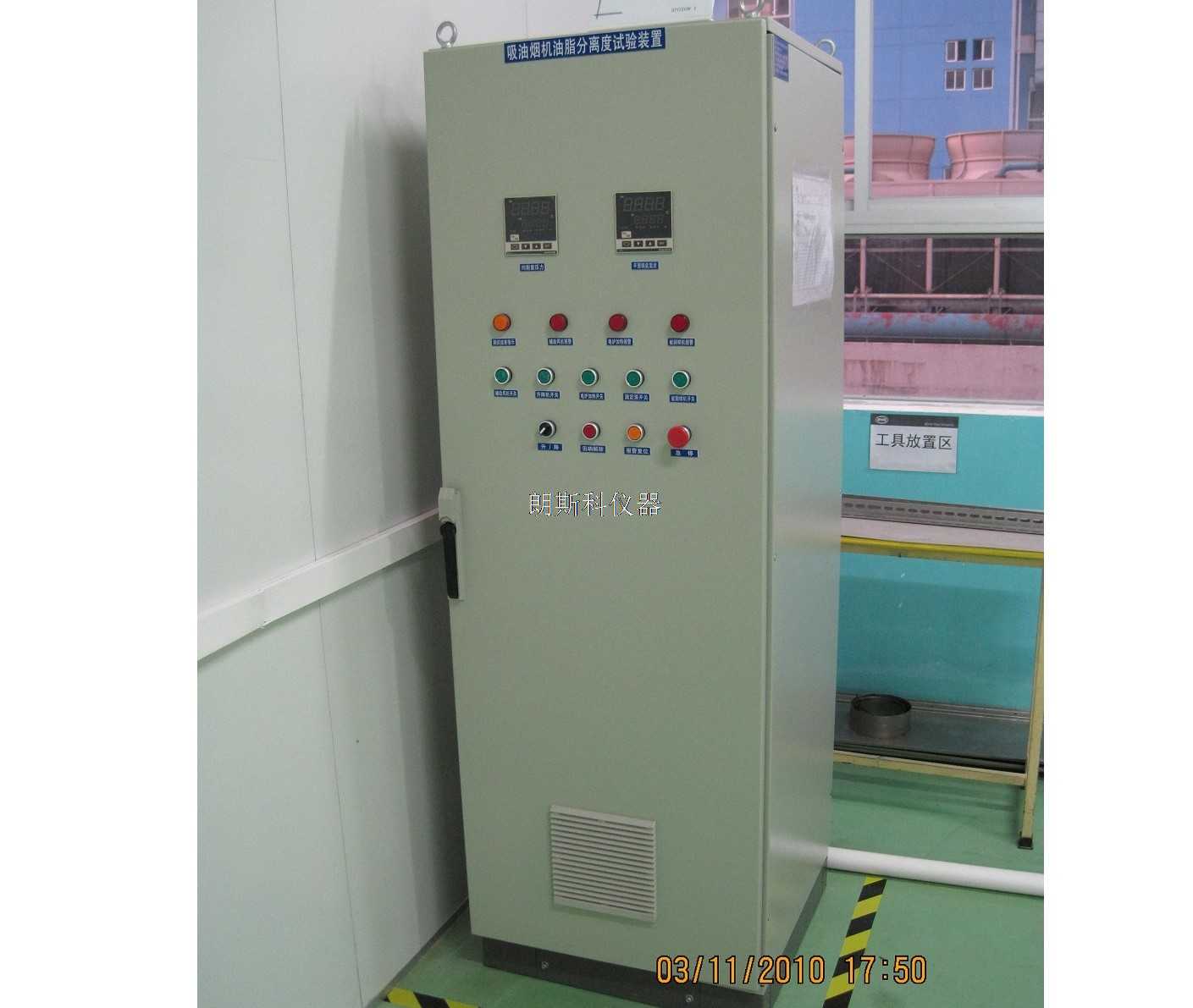

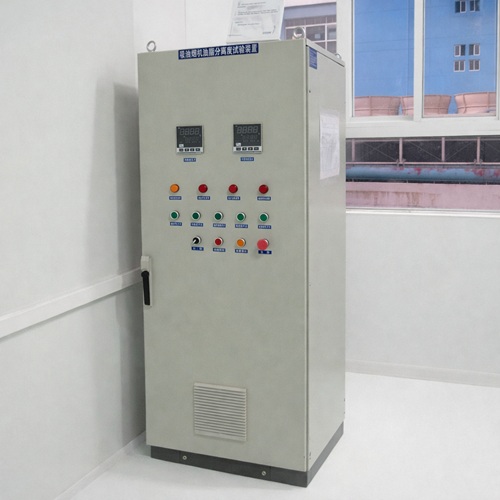

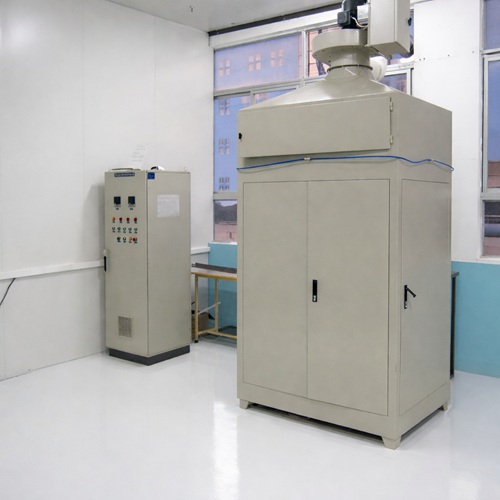

①、该装置由主箱体，压缩（外接）空气和喷液装置，辅助风机，电器控制系统，电子天平等组成。

②、主箱体由不锈钢焊接制作，箱体内分成雾化室和均衡室。两室之间用密封隔板隔开，被测吸油烟机安装在雾化室的顶部，其出风口经密封后通到均衡室。

③、被子测吸油烟机最大外形尺寸为：

长×宽×高=900×680×650mm

④、均衡室内安装可拆卸的过滤器，框架不为锈钢，填充材料为过滤棉。均衡室的顶部安装辅助风机，通过风道引到室外。在均衡室安装压力传感器，通用调节，使均衡室内的压力达到零静压，由数字式压力仪表显示。

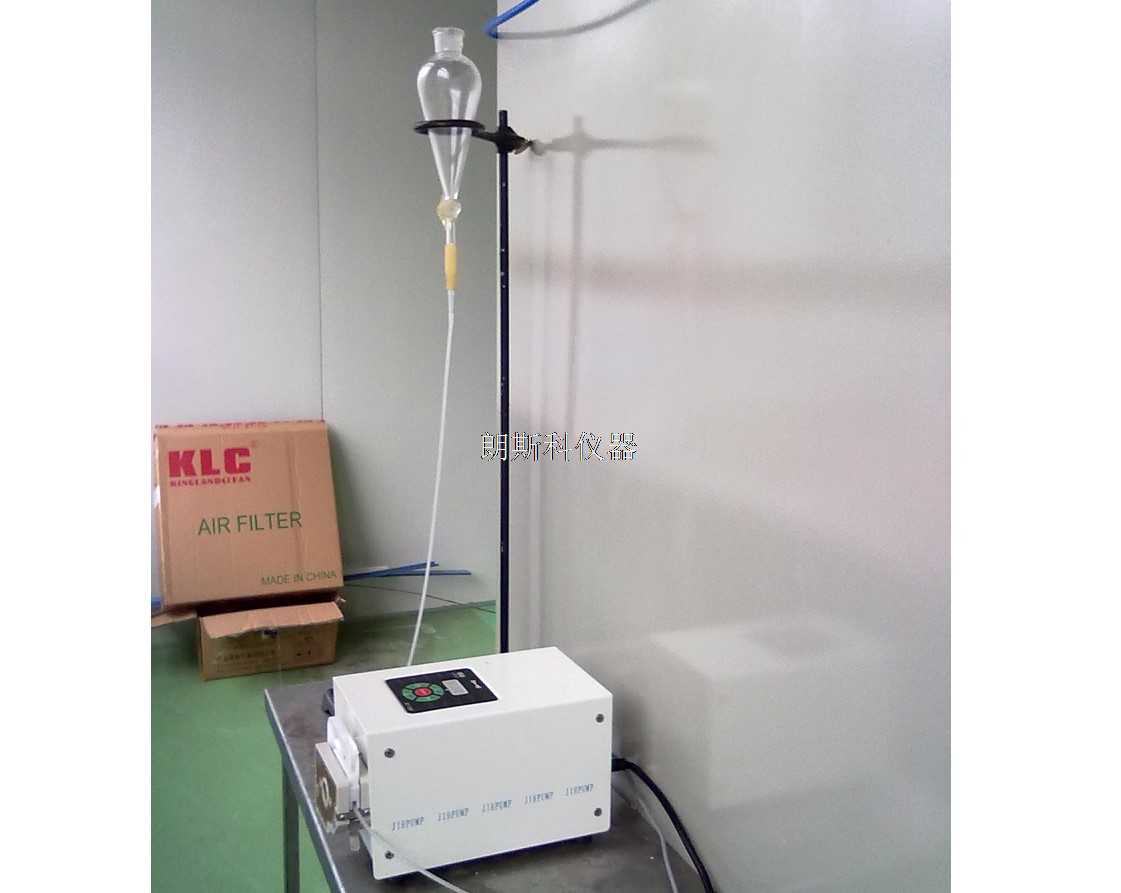

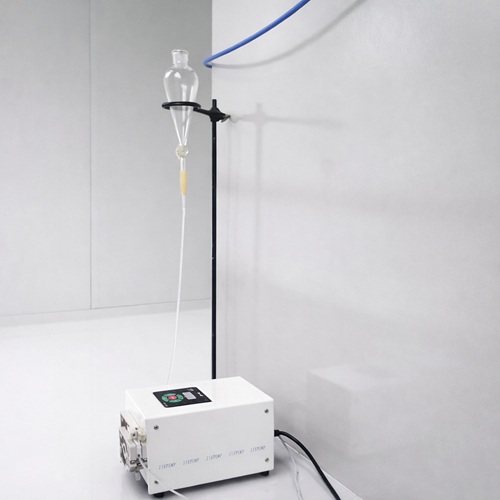

⑤、雾化室内安装喷射装置及集液罐，喷射装置在压缩空气的作用下，能够将液态石蜡油喷射成雾状，产生模拟油烟气的气体。

喷射装置设计加工制作，材料选用黄铜。

⑥、升降支架，采用机械传动形式调整基板高度，达到测试要求。

⑦、雾化室内被测机的安装，在雾化室的后背，提供可调整的安装带，被测机的出风口用软管与雾化室的密封隔板连接，密封隔板上提供一个出风口。该出风口尺寸可根据被测风的出风口尺寸调换，该装置提供四种规格：Φ150、Φ160、Φ170、Φ180，安装位置居中，雾化室与被测机进风口之间的密封，测试时由需方自行解决。

吸油烟机油脂分离度 油脂分离度 抽油烟机油脂分离度

吸油烟机油脂分离度测量装置主要参数/功能

设备电源：220V/50HZ

装置总体尺寸纸：1000×1000×2050mm

喷射装置

额定压力：0.01～0.25MPa

风量调节范围：400～1200M3/h（6.67～20M3/min）

油量调节范围：0.2～5g/min

喷射角度：30°

气门处射头通径：0.5mm

压缩空气

额定排风量：0.3M3/min

额定排气压力：0.7MPa

喷雾时压缩空气压力为0.05±0.002MPa，每小时内完成20±3g石蜡油的喷雾
