气味降低度试验装置设计依据：

根据 GB/T17713—2011《吸油烟机》标准中附录 F“气味降低度试验方法”的要求，设计研 制一套试验装置来完成这一试验，并达到试验要求。

二．试验装置的组成 该装置由两大部分组成：

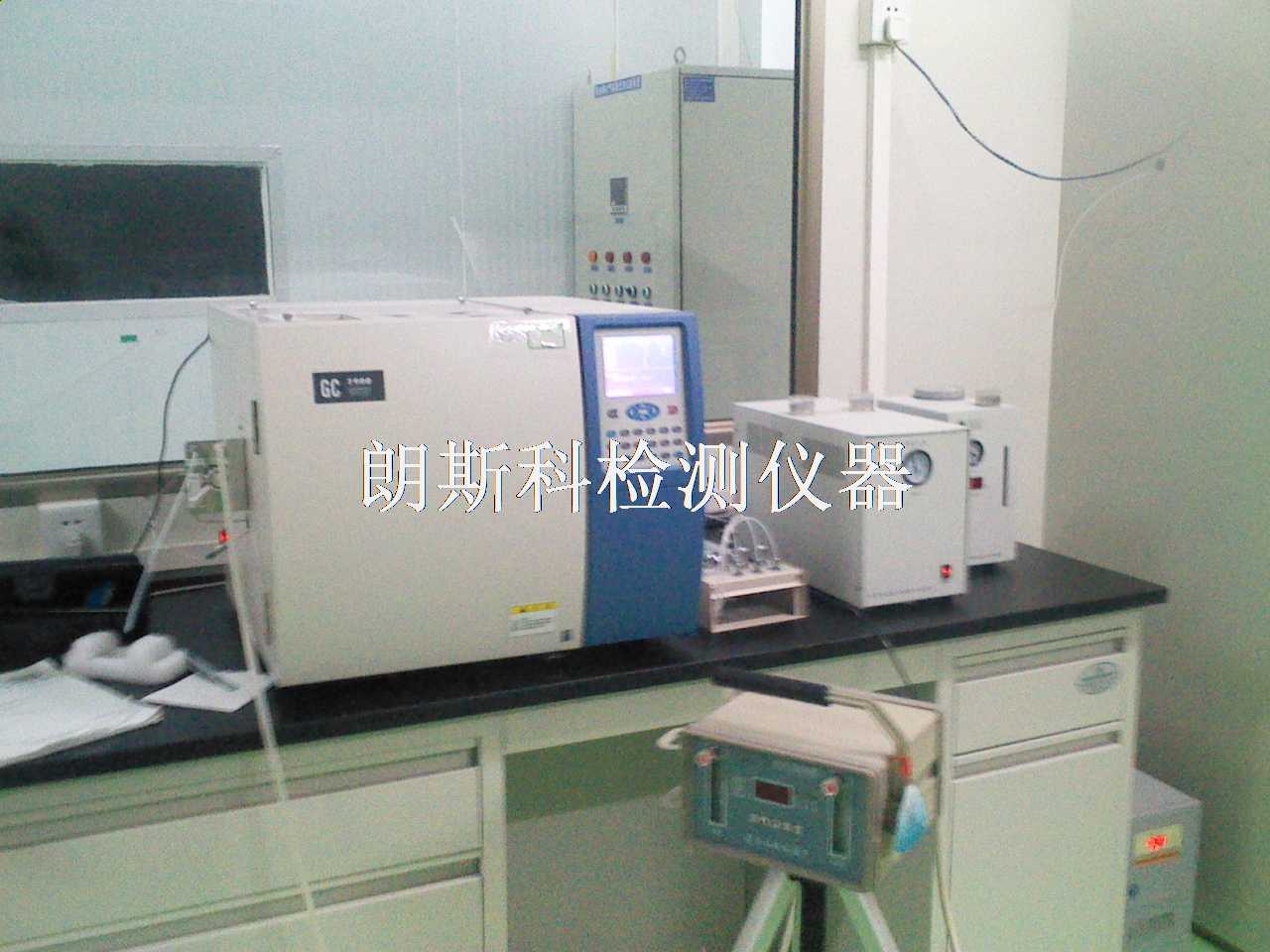

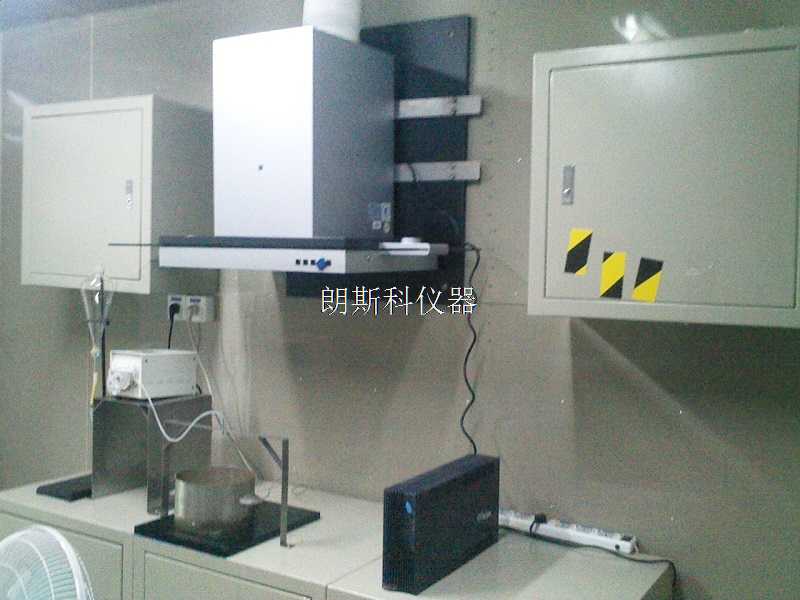

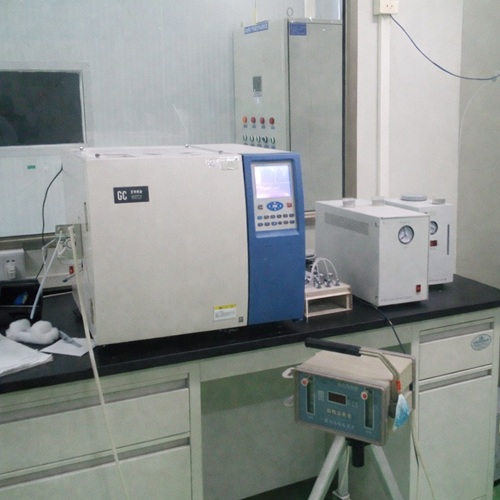

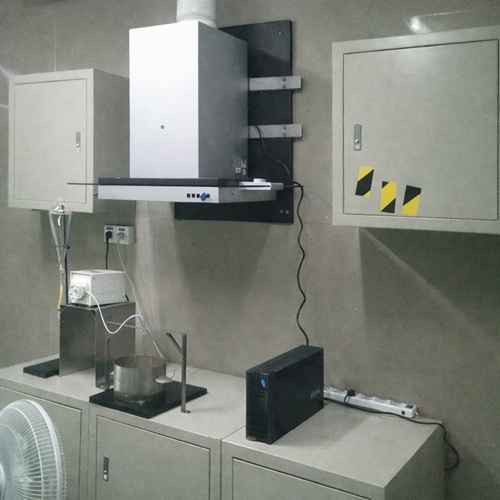

第一部分包括：一间模拟厨房的试验室、气味发生系统、采样系 统、电器控制系统。第二部分包括气味含量测定系统和数据处理系统。本技术方案仅对第 一部分实施进行阐述。

三．技术指标

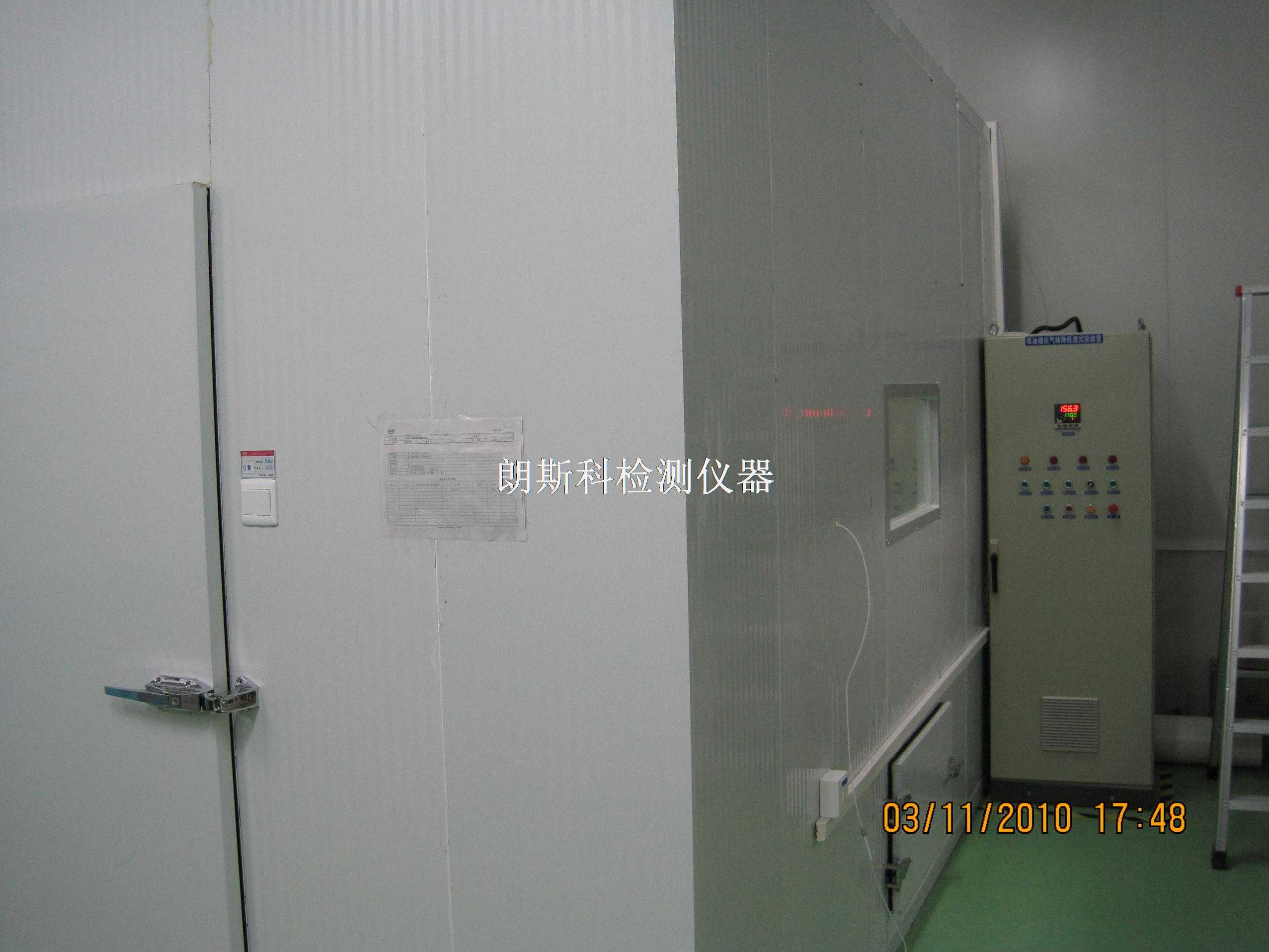

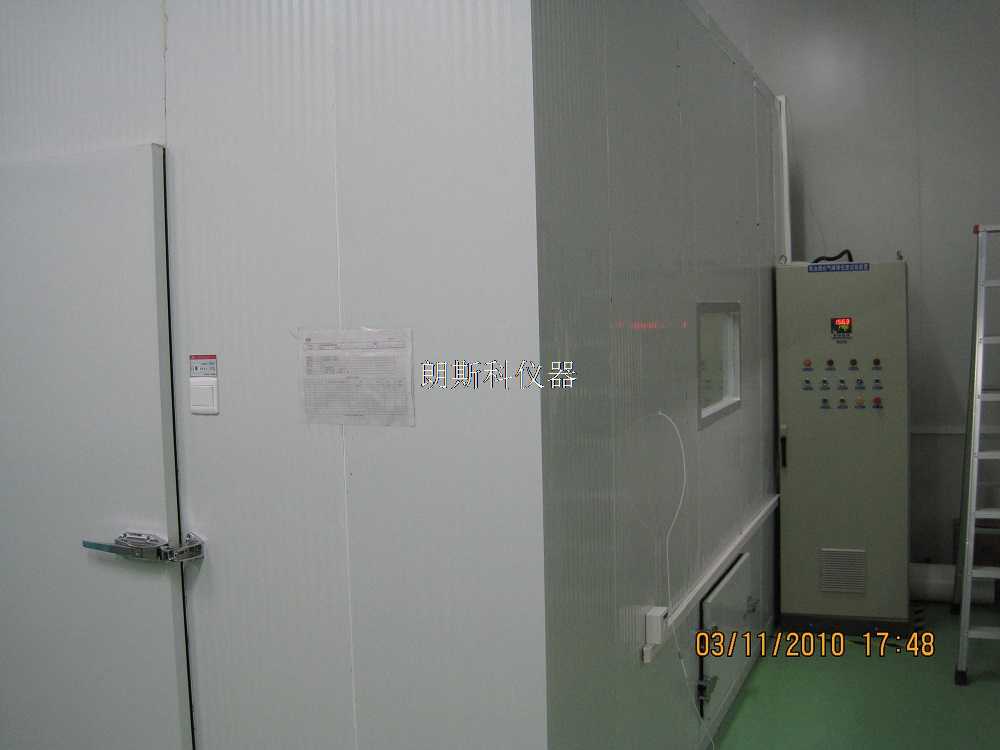

1.模拟厨房的试验室内尺寸要求：长×宽×高：3.5 m×2.5 m×2.5 m ， 22 m ±2 m

2. 模拟厨房的试验室气密性要求： 在试验室测得最高气味浓度后，1 小时后再测得的气味 浓度，其下降值不大于 5％。

3.加热器的功率：2KW/220V。 控温精度：170±10℃ 热电偶精度：±2℃

4.每次滴液：300g±1g 的室温蒸馏水和 12g±0.1g 丁酮（分析纯）的混合液; 每次滴液的时间：30min±15s

5.被测机的形式：外排式和循环式

 吸油烟机气味度降低  气味度降低  抽油烟机气味度降低

气味降低度试验装置技术指标

1.模拟厨房的试验室内尺寸要求：长×宽×高：3.5 m×2.5 m×2.5 m ， 22 m ±2 m

2. 模拟厨房的试验室气密性要求： 在试验室测得最高气味浓度后，1 小时后再测得的气味 浓度，其下降值不大于 5％。

3.加热器的功率：2KW/220V。 控温精度：170±10℃ 热电偶精度：±2℃

4.每次滴液：300g±1g 的室温蒸馏水和 12g±0.1g 丁酮（分析纯）的混合液; 每次滴液的时间：30min±15s

5.被测机的形式：外排式和循环式
