风量测量试验装置吸油烟机空气性能试验装置：

风量测量装置依据标准：

IEC61591-2005家用排油烟机.性能测试方法、GB/T14806-2003家用和类似用途的交流换及其调速器。

GB/T 1236-2000 《工业通风机 用标准化风道进行性能试验》（采用喷嘴测量部分）

GB/T17713—2011《吸油烟机》标准(征求意见稿)中附录A条款的要求。

风量测量试验装置测试原理：

风量测量装置是根据IEC标准并采用日本先进技术研发制造的风量测试系统。

其基本测试原理是：在测试风洞中模拟试品的实际工作状态（由辅助风机使试品出风口压力与要求的一致），然后测出风洞中喷嘴两侧的气压差，

再由标准公式计算出此时对应的风速，最后乘以喷嘴面积和相关流量系数而得出风量。

适用产品：

散热风机、轴流扇、换气扇、吸油烟机等。

总体方案：

本方案不包括试验室建筑结构部分,该部分由用户根据标准要自行建造；

1.试验室一般要求

吸油烟机空气性能试验装置采用孔板测量方法完成吸油烟机标称风量，标称压力及效率的试验。试验时，人工更换孔板，

计算机自动采集压力值，温度值及功率值，并完成数据处理，打印出试验报告。

尺寸：4500（宽）×6000）（长）×2800（高）mm以上。

墙壁：光滑平整，没有影响气流的开孔（空调开孔不应直吹）。

地面：应保持地面平整。

2.测试系统

1）、主要构成：

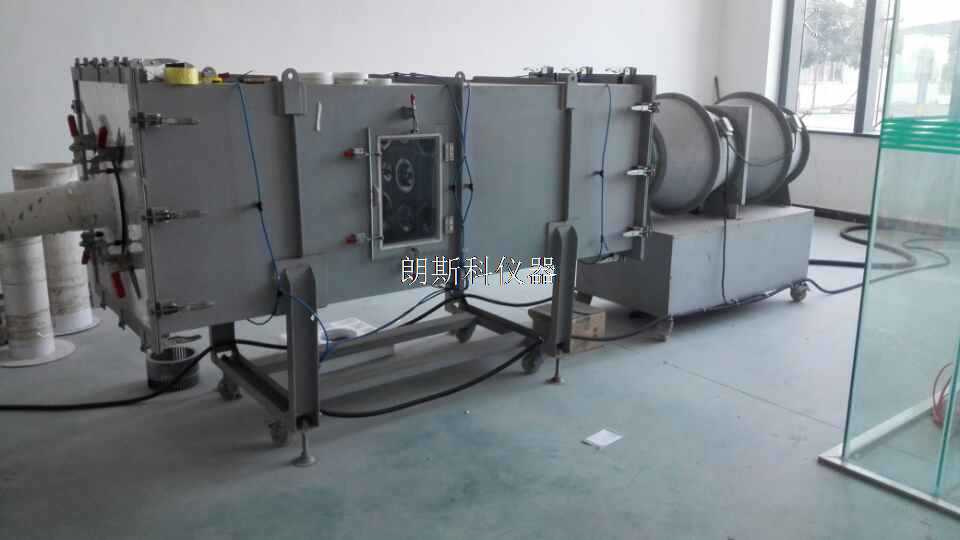

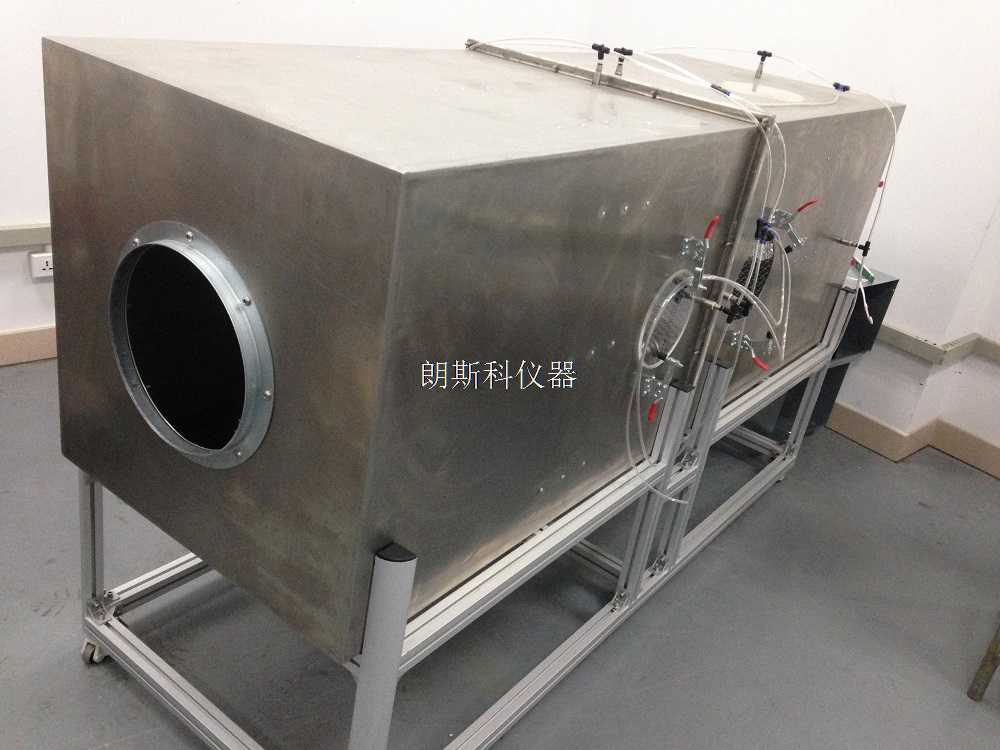

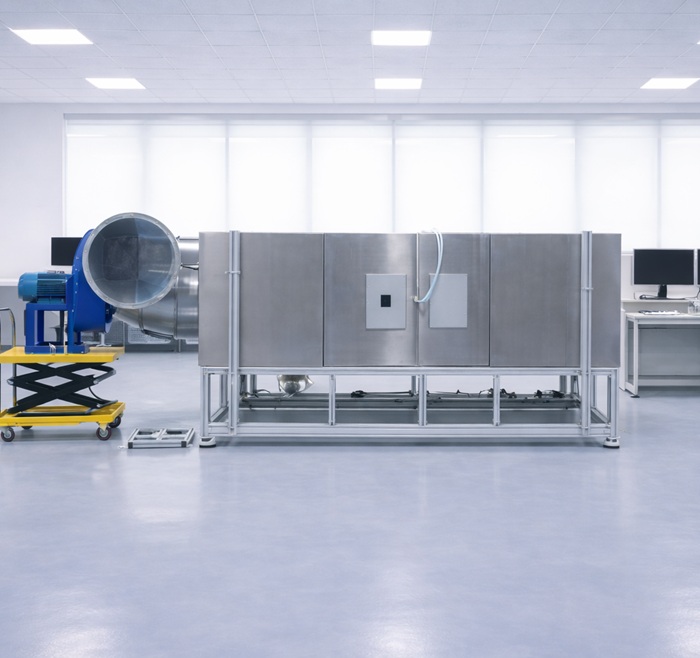

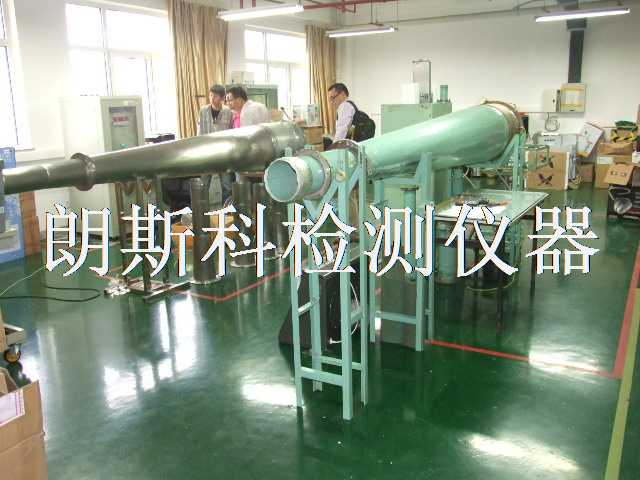

风量测试风洞、辅助风机及风门调节机构、测控电气柜（包括变频电源、电参数测量仪、压力变送器、转速表等）、品牌电脑、

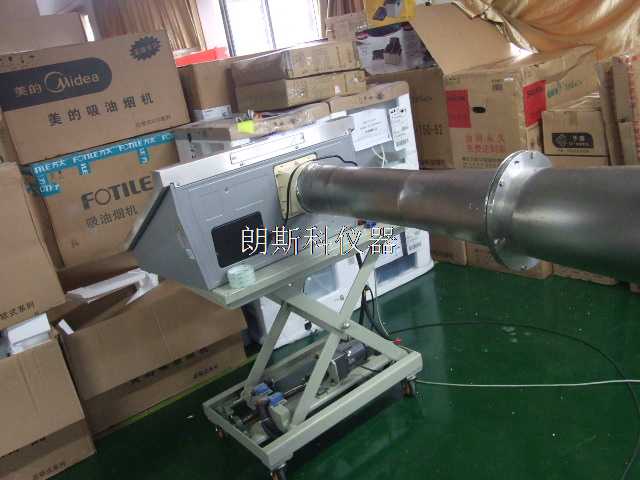

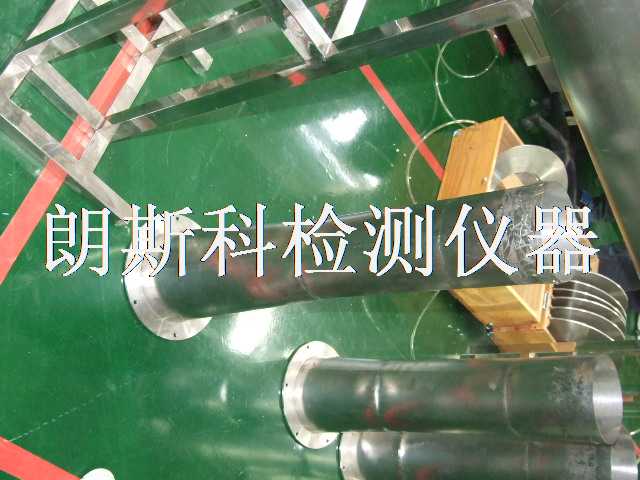

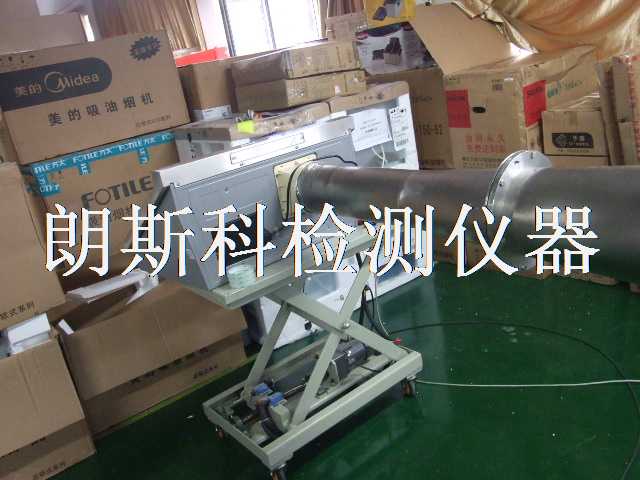

打印机、试品升降台、试品安装法兰及测试风管。

2）、系统功能：

由计算机提示输入试品参数和测试相关数据后，便可实现全部自动测控功能：包括、风量测量；电压、电流、功率测量；转速测量、

温湿度和大气压测量、测试过程提示、数据表格、相关曲线等。

3）、配电要求：

用户须提供独立的配电开关，三相四线加地线供电：AC 380V，50Hz   最大容量：5KVA

3、风量测量试验装置测试软件
                    1）.采用WinXP操作系统，窗口界面、中文显示。
                    2）.可以采集测量的所有数据，并以数字、表格的形式进行实时连续监测。
                    3）.测试结束，可以自动进行原始数据统计分析处理、显示并打印  测试数据。
                    4）.历史数据查询功能。可以以测试日期、编号、机型等参数进行数据查询、并显示和打印。
                    5）.根据用户的要求可进行界面和相关数据的修补。

风量测量试验装置技术规格：

1.试验室电源：AC 220V/AC 380V  50HZ；容量：5KVA

2.试验室环境：20℃±5℃  湿度：30%--80%    大气压：常态

3.测量风量范围：0.06m3—25m3）/min

0.2m3—50m3）／min

4.静  差  压：0—1250Pa　 ±0.1%Pa

5.电气参数：电压、电流、功率的测量精度为0.5级，数显仪表

量程：电压  AC 0-300V

6.转速：数显  0-19999转/分 ±5RPM

7.空气温度:  0—100℃ ±0.5℃

8.空气湿度:  (20-98)%R﹒H  ±4%

9.变频稳压电源：输入电压：AC 220V  50HZ，输出电压：AC 0-110V-220V-300V 连续可调，≤1%

10.工况测试，自动可调（替代原来18块）节流孔板所测试及

计算项目：

1）.减压筒内计示静压：Ps6 (Pa)
2）.输入电功率：P (W)
3）.试验工况下的风量：Qv (m3/s)
4）.试验工况下的全压：Pfb (Pa)
5）.空气标准状态的全压：Pfbn (Pa)
6）.试验工况下的静压：Ps2n (pa)
7）.试验工况下的全压效率：η(%)

11. 测试完成后能计算机自动算出的测量结果：
1）.最大静压（零风量时的静压值）：Ps2n (max)  Pa
2）.最大风量（零静压时的风量值）：Qv (max)  m3/min
3）.规定风量（7m3/min）时的静压：Ps2ns  Pa
4）.规定风量（7m3/min）时的主电机输入功率：P  W
5）.规定风量（7m3/min）时的全压效率：η  %

12. 可以测绘静压与风量、风量与转速、电流、功率、效率等对应曲线。还可以对试品在吸入和排出两种状态下进行测试。

吸油烟机风量室,抽油烟机风量室,换气扇风量室,风量测量装置

风量测量装置技术规格：

1.试验室电源：AC 220V/AC 380V  50HZ；容量：5KVA

2.试验室环境：20℃±5℃  湿度：30%--80%    大气压：常态

3.测量风量范围：F401-025：（0.06m3—25m3）/min

F401-050：（0.2m3—50m3）／min

4.静  差  压：0—1250Pa　 ±0.1%Pa

5.电气参数：电压、电流、功率的测量精度为0.5级，数显仪表

量程：电压  AC 0-300V

6.转速：数显  0-19999转/分 ±5RPM

7.空气温度:  0—100℃ ±0.5℃

8.空气湿度:  (20-98)%R﹒H  ±4%

9.变频稳压电源：输入电压：AC 220V  50HZ，输出电压：AC 0-110V-220V-300V 连续可调，≤1%

10.工况测试，自动可调（替代原来18块）节流孔板所测试及
