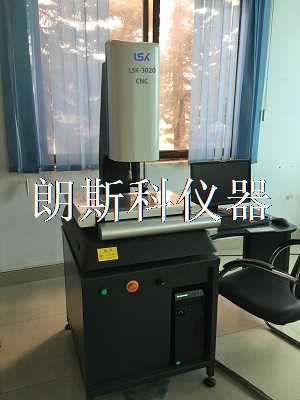

影像测量仪产品特点
1、 仪器采用SONY蕊片高清晰彩色CCD摄像机及连续变焦物镜作为测量瞄准系统；
2、 由二坐标工作台、电子光栅尺与数据处理器组成数字元测量及数据处理系统；
3、 采用花岗石平台，外观简洁大方；
4、 表面光由环形LED光源组成，每一组均为恒流电源驱动，连续可调；
5、 仪器具有多种数据处理、显示、输入、输出功能,使测量与办公完全结合在一起；
6、 仪器备有RS-232接口,与计算机连接后,采用2D影像测量仪专用软件测绘图形进行处理及输出。

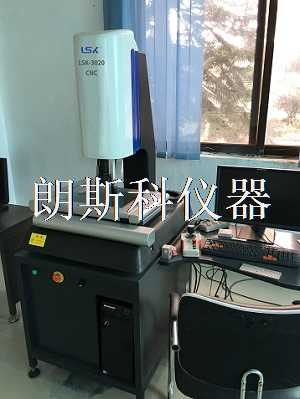

同轴光ITO TFT影像测量仪系列/手动VMS影像测量仪系列

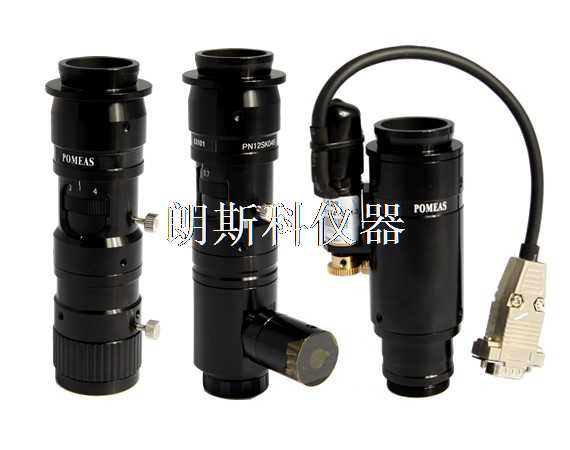

I TO TFT专用测试镜头
一、产品特点
1、采用高精度 “济南青” 纯天然花岗石结构，两层设计，精密级V型导轨，让产品拥有极 高的稳定性能及刚性），此花岗石化学性能稳定，不易风化，能耐酸、碱及腐蚀气体的侵蚀，永不变形、永不生锈；
2、 加强产品结构及外观设计，注重产品软件功能全面及稳定，比产品，让您的选择更加充满信心！
3 、三轴摩擦精度传动，灵敏可靠，无背隙，并能快速移动；
4、 高品质光学系统及高分辨率CCD，能确保清晰的测量画面；
5、 可调LED环形冷光表面光源，实现大角度照明，避免工件受热变形；
6、 由精密光学尺与数据处理器组成数字元测量及数据处理系统；
7、可选配Reishaw或Tesa接触式探针实现三维尺寸测量。
二、产品规格
产品型号 | LSK-2010 | LSK-3015 | LSK-3020 | LSK-4030 | LSK-5040 | LSK-6050 |
X/Y/Z轴行程(mm) | 200×100×150 | 300×150×150 | 300×200×150 | 400×300×150 | 500×400×200 | 600×500×200 |
玻璃台尺寸(mm) | 220×120 | 320×170 | 320×220 | 460×360 | 520×420 | 620×520 |
外形尺寸（长宽高） | 650×485×930 | 820×580×1100 | 820×580×1100 | 970×720×1100 | 1100×970×1150 | 1150×1050×1150 |
产品结构 | 高精度“济南青”花岗石全新外观设计 | |||||
照明系统 | 表面光源与透射光源均用LED，亮度可调 | |||||
CCD摄像机 | SONY芯片470线1/3″高清晰彩色CCD | |||||
放大倍率 | Step Zoom光学放大率：0.7～4.5X，影像放大率：30～230X(同轴光可测ITO、TFT) | |||||
X,Y轴测量精度 | （3+L/200）um | |||||
光学尺解析度 | 0.0005mm(0.5um) | |||||
电源 | 220V(AC) / 50HZ | |||||
推荐环境温湿度 | 温度：19～24℃，湿度：45%～75% | |||||
三、产品特点
1、 仪器采用SONY蕊片高清晰彩色CCD摄像机及连续变焦物镜作为测量瞄准系统；
2、 由二坐标工作台、电子光栅尺与数据处理器组成数字元测量及数据处理系统；
3、 采用花岗石平台，外观简洁大方；
4、 表面光由环形LED光源组成，每一组均为恒流电源驱动，连续可调；
5、 仪器具有多种数据处理、显示、输入、输出功能,使测量与办公完全结合在一起；
6、 仪器备有RS-232接口,与计算机连接后,采用2D影像测量仪专用软件测绘图形进行处理及输出。
VMS影像测量仪系列产品规格
产品型号 | LSK-2010 | LSK-3015 | LSK-3020 | LSK-4030 | LSK-5040 | LSK-6050 |
X/Y/Z轴行程(mm) | 200×100×150 | 300×150×150 | 300×200×150 | 400×300×150 | 500×400×200 | 600×500×200 |
玻璃台尺寸(mm) | 220×120 | 320×170 | 320×220 | 460×360 | 520×420 | 620×520 |
外形尺寸（长宽高） | 650×485×930 | 820×580×1100 | 820×580×1100 | 970×720×1100 | 1100×970×1150 | 1150×1050×1150 |
产品结构 | 高精度“济南青”花岗石全新外观设计 | |||||
照明系统 | 表面光源与透射光源均用LED，亮度可调 | |||||
CCD摄像机 | SONY芯片470线1/3″高清晰彩色CCD | |||||
放大倍率 | Step Zoom光学放大率：0.7～4.5X，影像放大率：30～230X(同轴光可测ITO、TFT) | |||||
X,Y轴测量精度 | （3+L/200）um | |||||
光学尺解析度 | 0.0005mm(0.5um) | |||||
电源 | 220V(AC) / 50HZ | |||||
推荐环境温湿度 | 温度：19～24℃，湿度：45%～75% | |||||
