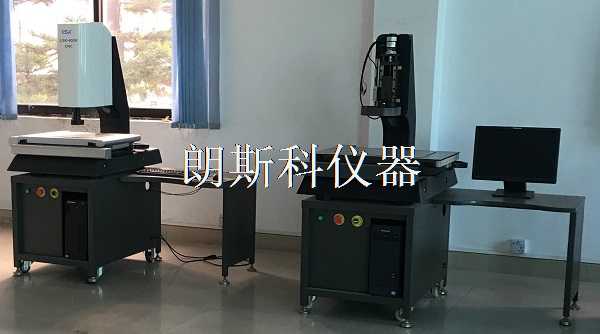

2.5D影像测量仪系列

2.5D影像测量仪系列产品特点
1、采用高精度 “济南青” 纯天然花岗石结构，两层设计，精密级V型导轨，让产品拥有极高的稳定性能及刚性），此花岗石化学性能稳定，不易风化，能耐酸、碱及腐蚀气体的侵蚀，永不变形、永不生锈；
2、加强产品结构及外观设计，注重产品软件功能全面及稳定，比产品，让您的选择更加充满信心！
3 、三轴摩擦精度传动，灵敏可靠，无背隙，并能快速移动；
4、高品质光学系统及高分辨率CCD，能确保清晰的测量画面；
5、可调LED环形冷光表面光源，实现大角度照明，避免工件受热变形；
6、由精密光学尺与数据处理器组成数字元测量及数据处理系统；

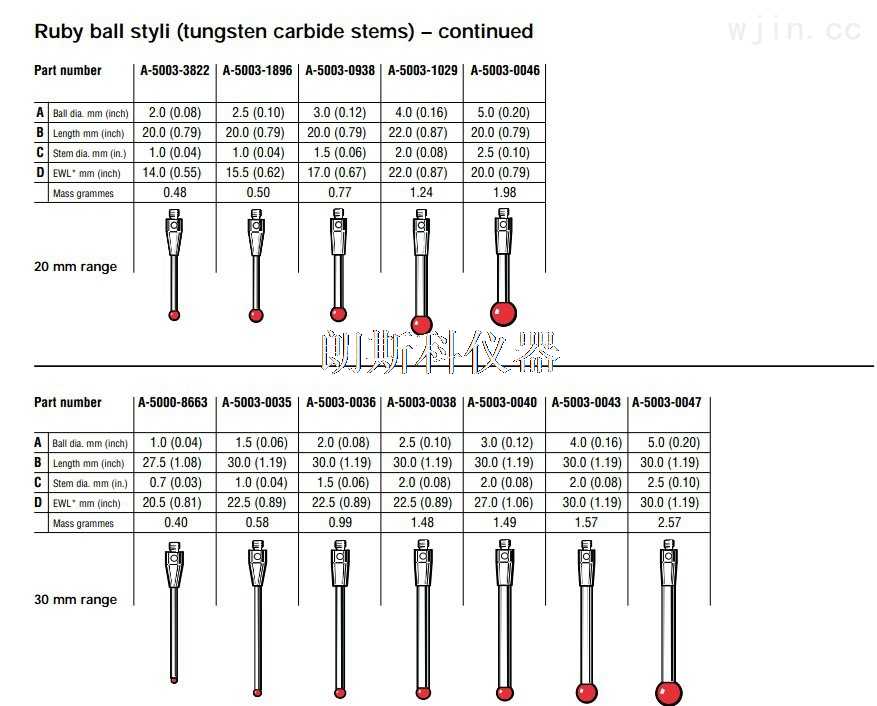

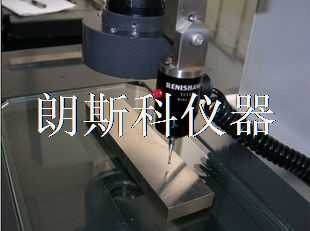

7、可选配Reishaw或Tesa接触式探针实现三维尺寸测量。

产品概述



一、2.5D影像测量仪系列产品特点
1、采用高精度 “济南青” 纯天然花岗石结构，两层设计，精密级V型导轨，让产品拥有极高的稳定性能及刚性），此花岗石化学性能稳定，不易风化，能耐酸、碱及腐蚀气体的侵蚀，永不变形、永不生锈；
2、加强产品结构及外观设计，注重产品软件功能全面及稳定，比产品，让您的选择更加充满信心！
3 、三轴摩擦精度传动，灵敏可靠，无背隙，并能快速移动；
4、高品质光学系统及高分辨率CCD，能确保清晰的测量画面；
5、可调LED环形冷光表面光源，实现大角度照明，避免工件受热变形；
6、由精密光学尺与数据处理器组成数字元测量及数据处理系统；
7、可选配Reishaw或Tesa接触式探针实现三维尺寸测量。

二、产品规格

产品型号	LSK-2010	LSK -3015	LSK -3020	LSK -4030	LSK -5040	LSK -6050
X/Y/Z轴行程(mm)	200×100×150	300×150×150	300×200×150	400×300×150	500×400×200	600×500×200
玻璃台尺寸(mm)	220×120	320×170	320×220	460×360	520×420	620×520
外形尺寸（长宽高）	650×485×930	820×580×1100	820×580×1100	970×720×1100	1100×970×1150	1150×1050×1150
产品结构	高精度“济南青”花岗石全新外观设计
照明系统	表面光源与透射光源均用LED，亮度可调
CCD摄像机	SONY芯片470线1/3″高清晰彩色CCD
放大倍率	Step Zoom光学放大率：0.7～4.5X，影像放大率：30～230X
X,Y轴测量精度	（3+L/200）um
光学尺解析度	0.0005mm(0.5um)
电源	220V(AC) / 50HZ
推荐环境温湿度	温度：19～24℃，湿度：45%～75%

2.5D影像测量仪系列产品规格

产品型号	LSK-2010	LSK -3015	LSK -3020	LSK -4030	LSK -5040	LSK -6050
X/Y/Z轴行程(mm)	200×100×150	300×150×150	300×200×150	400×300×150	500×400×200	600×500×200
玻璃台尺寸(mm)	220×120	320×170	320×220	460×360	520×420	620×520
外形尺寸（长宽高）	650×485×930	820×580×1100	820×580×1100	970×720×1100	1100×970×1150	1150×1050×1150
产品结构	高精度“济南青”花岗石全新外观设计
照明系统	表面光源与透射光源均用LED，亮度可调
CCD摄像机	SONY芯片470线1/3″高清晰彩色CCD
放大倍率	Step Zoom光学放大率：0.7～4.5X，影像放大率：30～230X
X,Y轴测量精度	（3+L/200）um
光学尺解析度	0.0005mm(0.5um)
电源	220V(AC) / 50HZ
推荐环境温湿度	温度：19～24℃，湿度：45%～75%
